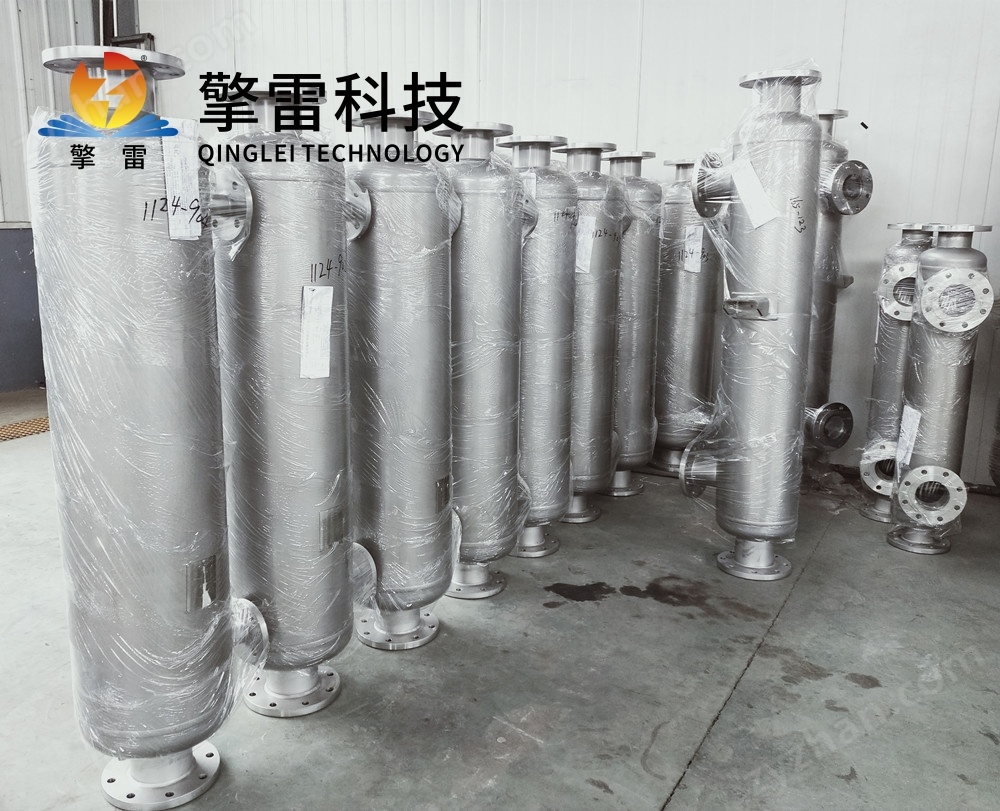

導熱油螺旋纏繞換熱器材質

導熱油螺旋纏繞換熱器材質選擇與應用分析

一、材質選擇的核心原則

導熱油螺旋纏繞換熱器通過螺旋纏繞結構實現高效傳熱，其材質需滿足以下核心要求：

耐腐蝕性：適應含氯、含酸、含硫等腐蝕性介質，延長設備壽命；

高強度：承受高溫高壓工況，確保結構穩定性；

導熱性能：優化熱傳遞效率，降低能耗；

經濟性：平衡初期投資與長期維護成本。

二、主流材質及其性能對比

1. 316L不銹鋼

特性：耐點蝕和均勻腐蝕性能優異，成本適中，是化工行業材料。

應用場景：

適用于大多數導熱油換熱場合，如石油化工、紡織印染等中低溫工況。

在海水淡化裝置中，設備壽命達15年以上，較銅鎳合金換熱器延長8年。

案例：某煉油廠催化裂化裝置采用316L不銹鋼換熱器，回收高溫?zé)煔庥酂?，年?jié)約蒸汽1.2萬噸，碳排放減少8000噸。

2. 鈦合金

特性：在含高濃度氯離子（如5% HCl工況）環境中，耐蝕性較碳鋼提升100倍，壽命延長至10年以上，但成本較高。

應用場景：

含硫原油處理、濕氯氣環境等強腐蝕工況。

氫能產業鏈中，PEM電解槽冷卻系統采用鈦合金設備，耐受-20℃至90℃寬溫域，氫氣純度達6N級。

案例：某化工廠在濕氯氣環境中連續運行5年無腐蝕，壽命較傳統設備延長3倍。

3. 雙相不銹鋼（如2205）

特性：結合奧氏體和鐵素體優點，兼具高強度和耐腐蝕性，適用于高溫高壓工況。

應用場景：

石油煉制中的常減壓裝置、加氫反應器等。

核電站二回路系統，承受17.2MPa壓力測試無塑性變形。

案例：某煉油廠采用雙相不銹鋼換熱器，處理循環油時傳熱系數提升至850 W/(m2·K)，加溫時間縮短40%。

4. 碳化硅復合材料

特性：導熱系數突破300 W/(m·K)，抗熱震性提升300%，支持700℃超臨界工況，耐溫范圍覆蓋-196℃至1800℃。

應用場景：

超臨界CO?發電、第四代核電技術等工況。

光伏多晶硅生產中，碳化硅復合管束耐溫提升至1200℃，熱回收效率提升20%。

案例：某光伏企業采用碳化硅換熱器，單晶硅純度達99.999%，滿足半導體級要求。

5. 鎳基合金（如Inconel 625）

特性：在1200℃氫氣環境中仍保持0.2%蠕變強度，適用于高溫反應釜冷卻系統。

應用場景：

煤制油項目中的低溫甲醇洗工段，承受30MPa高壓工況。

航空發動機熱控系統，耐溫范圍-196℃至200℃。

案例：某煤制油項目采用鎳基合金換熱器，設備占地面積減少60%，基建成本降低70%。

三、材質選擇優化策略

1. 多材質組合設計

根據介質流道分區選用不同材質，例如：

熱側采用哈氏合金耐腐蝕，冷側采用316L不銹鋼降成本；

某企業采用“鈦合金+316L不銹鋼”復合換熱器，在含氯與中性介質混合冷卻中，成本降低30%且壽命達10年。

2. 表面處理技術

拋光處理：管內外表面粗糙度Ra≤0.2μm，抗結垢性能提升60%，清洗周期延長至12-18個月。

陽極氧化：鈦合金表面形成致密氧化膜，耐腐蝕性提升50%。

石墨烯涂層：導熱系數超5000 W/(m·K)，抗結垢性能增強5倍，適用于高粘度流體工況。

3. 結構創新與材質協同

螺旋纏繞結構：通過定距件保持管間距，確保流體均勻分布，減少熱阻。

梯度復合管板：碳化硅-金屬復合結構解決熱膨脹差異問題，設備變形量<0.1mm，泄漏率低于0.01%/年。

異形纏繞技術：非均勻螺距纏繞優化流體分布，傳熱效率再提升10%-15%。

四、未來趨勢

材料創新：

研發碳化硅-石墨烯復合材料，導熱系數突破600 W/(m·K)，耐溫提升至1500℃；

開發耐氫脆、耐氨腐蝕材料體系，拓展綠氫制備與氨燃料動力系統應用邊界。

制造工藝突破：

3D打印技術實現復雜管束一體化成型，比表面積提升至800 m2/m3，傳熱系數突破15000 W/(m2·℃)；

閉環回收工藝：鈦材利用率達95%，單臺設備碳排放減少30%。

智能化控制：

集成物聯網傳感器與AI算法，實時監測管壁溫度、流體流速，故障預警準確率達98%；

數字孿生技術構建設備三維模型，實現剩余壽命預測，預測性維護準確率>98%。
