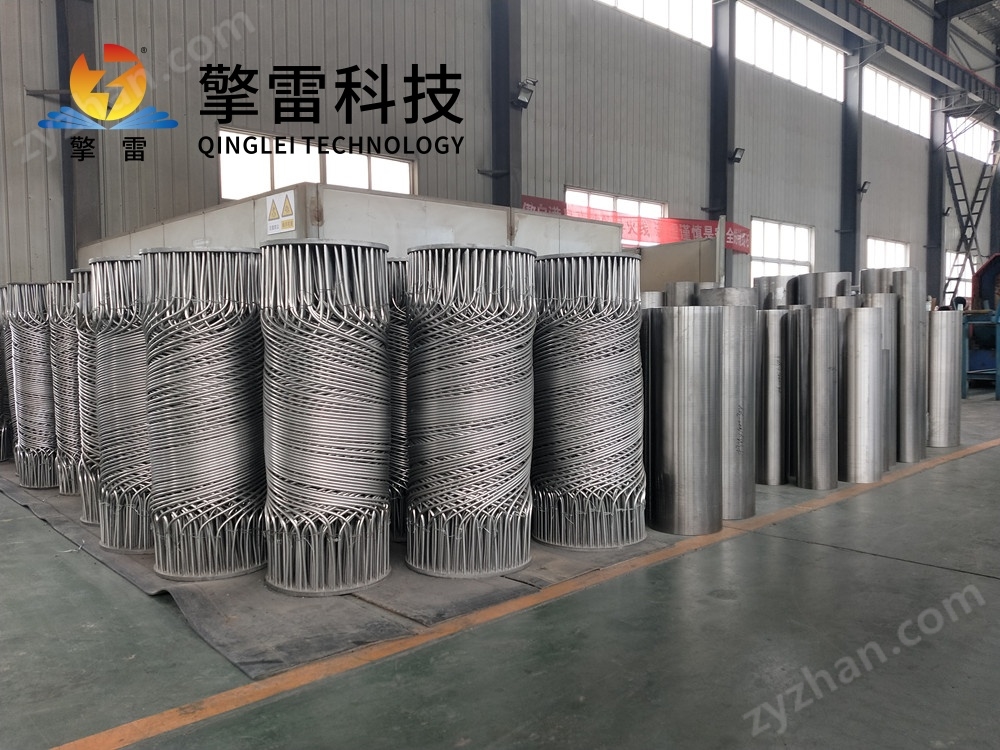

磷酸纏繞管換熱器浮頭結構

磷酸纏繞管換熱器浮頭結構解析

一、浮頭結構的核心設計原理

浮頭結構是磷酸纏繞管換熱器的關鍵創新，其核心在于通過“自由浮動機制”與“雙密封系統”實現熱應力動態補償與密封可靠性優化。具體設計如下：

浮動端組成：浮頭端由浮動管板、鉤圈法蘭和浮頭蓋組成。管束一端與固定管板焊接，另一端通過浮動管板與鉤圈法蘭連接，形成可自由伸縮的“浮動端”。當管束與殼體因溫差產生不同膨脹量時，浮頭端可沿軸向自由伸縮（伸縮量達12mm），避免傳統固定管板式換熱器因熱應力導致的變形或泄漏。

密封系統：鉤圈法蘭采用對開式設計，管板外徑與鉤圈內徑間隙控制在0.2-0.4mm。螺栓上緊后，間隙消失，形成均勻密封壓力。在10MPa設計壓力下，泄漏率低于0.001mL/s，遠優于行業標準。此外，管板表面通過化學氣相沉積（CVD）形成0.2mm碳化硅涂層，消除與不銹鋼基材的熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%，進一步保障密封可靠性。

模塊化設計：浮頭結構支持單管束獨立更換，維護時間縮短70%。例如，在云南某磷化工企業中，模塊化設計使設備快速適應不同生產線的熱交換需求，年減少停機時間超200小時。

二、浮頭結構在磷酸工況中的性能優勢

耐腐蝕性：磷酸工況對設備材料提出嚴苛要求。浮頭結構通過材料升級實現長壽命運行：

磷酸側：選用Φ19×2mm或Φ25×2.5mm小管徑哈氏合金管，提高湍流的同時減少腐蝕風險。

冷卻水側：采用Φ38×3mm管以降低壓降。

涂層技術：哈氏合金管內壁電解拋光至Ra≤0.2μm，減少磷酸吸附引發的點蝕；雙相鋼管外壁涂覆聚四氟乙烯（PTFE）層，隔離氯離子腐蝕。

高效傳熱：螺旋纏繞管束設計使單位體積傳熱面積達傳統設備的3-5倍，體積僅為傳統管殼式換熱器的1/10，重量減輕40%。例如，在四川某磷酸濃縮項目中，冷凝效率提升40%，蒸汽消耗降低25%，系統能效提升18%。

自適應熱膨脹：螺旋管可自由伸縮，消除殼體與管束的熱應力，避免磷酸工況下的應力腐蝕開裂。在冰島地?zé)犭娬局?，采用浮頭結構的纏繞管式換熱器連續運行8年，壽命是傳統設備的2倍。

三、浮頭結構的典型應用場景

磷酸生產環節：

濃縮結晶：濕法磷酸濃縮至54%以上，采用鈦合金或碳化硅涂層管設備，蒸發效率提升15%。

黃磷貯槽保溫：高溫?zé)崴?0-110℃）替代蒸汽保溫，燃煤鍋爐蒸汽產率提高10%。

磷酸加工環節：

磷酸二銨（DAP）生產：在中和反應中，換熱器控制反應溫度，確保產品質量穩定。

磷酸三鈉（TSP）生產：通過換熱器實現結晶過程的溫度控制，提高晶體純度。

余熱回收：

磷酸燃料電池發電系統：換熱器調節磷酸電解質的溫度，確保電池在工作溫度下運行。

燃煤電廠脫硫脫硝：在煙氣冷卻或加熱過程中，優化反應條件，碳捕集率達98%。

四、浮頭結構的未來發展趨勢

材料創新：研發耐超高溫、耐腐蝕的復合材料（如石墨烯增強復合管），導熱系數突破300W/(m·K)，耐溫范圍擴展至-196℃至800℃，適用于氫能儲能領域的-253℃超低溫?fù)Q熱。

制造工藝升級：通過3D打印制造仿生樹狀分叉流道，降低壓降20-30%，進一步提升換熱效率。某企業采用該技術后，傳熱系數突破12000W/(m2·℃)。

智能化運維：結合數字孿生技術構建設備三維模型，實時映射運行狀態，預測剩余壽命，維護決策準確率>95%。研發碳化硅-石墨烯復合材料，導熱系數有望突破600W/(m·K)，適用于超臨界CO?發電等工況。
