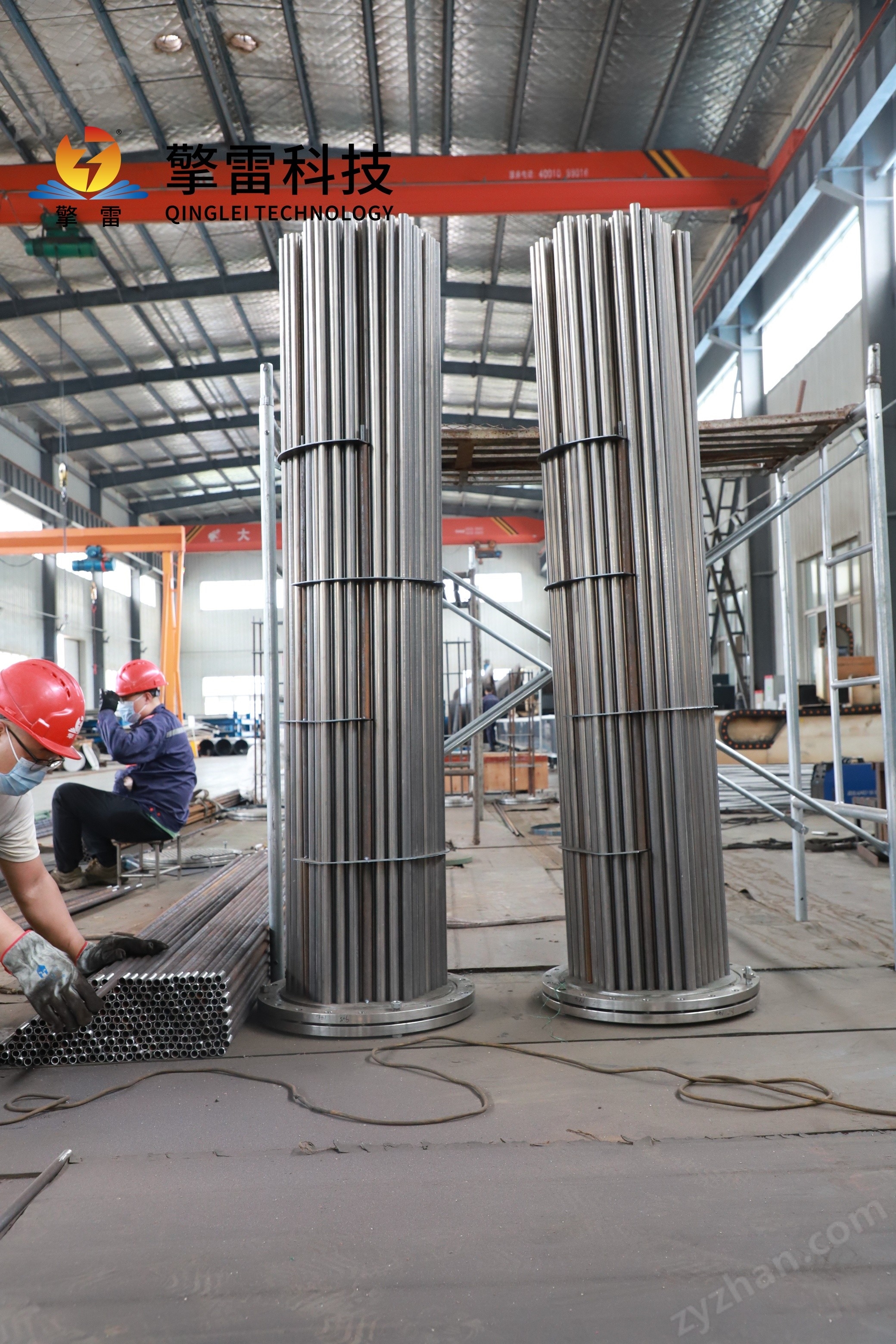

節能列管式換熱器浮頭結構

節能列管式換熱器浮頭結構：工業熱交換的節能先鋒

引言

在能源成本攀升與碳中和目標雙重驅動下，工業熱交換設備正經歷從“功能型”向“節能型”的深刻轉型。列管式換熱器作為工業領域應用泛的熱交換設備，其浮頭結構憑借獨特的熱應力消除機制與模塊化設計，成為高溫差、高腐蝕工況下的節能利器。本文從技術原理、節能優勢、應用場景及未來趨勢四方面，系統解析浮頭結構在列管式換熱器中的節能價值。

一、浮頭結構：熱應力消除的機械智慧

1.1 核心設計原理

浮頭結構由浮動管板、鉤圈密封與浮頭端蓋組成，其創新點在于：

自由伸縮機制：管束一端通過固定管板與殼體連接，另一端（浮頭端）通過浮動管板與鉤圈形成可拆卸模塊。當殼程與管程介質溫差達150℃時，管束可沿軸向自由伸縮8-12mm，消除熱應力引發的管板開裂風險。

多向應力分散：浮頭法蘭與管箱連接處設置球面墊圈，允許管束在徑向與角向產生±3°偏轉，適應安裝誤差與地基沉降，進一步提升設備穩定性。

案例驗證：某煉油廠常減壓裝置應用浮頭結構后，設備因熱疲勞導致的停機維修次數下降92%，年運維成本降低180萬元。

1.2 模塊化可拆卸設計

通過鉤圈快拆結構實現管束在線更換，單臺設備維護時間從72小時壓縮至8小時。某化工園區環氧丙烷裝置利用夜間谷電時段完成管束清洗，年生產效率提升15%，且避免了全系統停產損失。

二、節能優勢：從設計到運維的全鏈條優化

2.1 熱效率提升：結構創新驅動傳熱革命

螺旋扭曲橢圓管技術：替代傳統光管，使殼程湍流強度提升200%，總傳熱系數突破1200W/(m2·K)。在甲醇合成氣冷卻中，換熱面積減少35%，同時壓降控制在12kPa以內，保障壓縮機穩定運行。

折流板優化設計：弓形折流板缺口占比20%-25%，強制殼程流體橫向沖刷管束，形成高湍流區，綜合傳熱系數提升40%-60%；螺旋折流板通過連續螺旋結構引導流體流動，降低壓降的同時提升傳熱效率，適用于高黏度流體。

數據支撐：在丙烯酸生產中，浮頭式換熱器結合螺旋纏繞管束設計，蒸汽消耗量降低25%，冷凝效率提升40%。

2.2 運維成本降低：易清洗與長壽命設計

在線清洗能力：針對制藥工藝中易結垢的介質（如中藥提取液），浮頭結構支持管束整體抽出進行高壓水射流清洗或機械清管器（Pigging）處理，清洗周期延長至18個月，年運維成本降低40%。某中藥廠采用浮頭式換熱器后，年減少蒸汽消耗1.2萬噸。

耐腐蝕材料應用：針對含Cl?、H?S等腐蝕性成分的介質，管束采用SAF2507超級雙相不銹鋼（PREN≥40），并結合ETFE涂層復合防護。在某鹽化工項目硫酸裝置中，設備在120℃、5MPa、含5% HCl的嚴苛工況下，連續穩定運行長達5年，管壁減薄率<0.05mm，使用壽命是普通316L不銹鋼的3倍。

2.3 智能監控與預測性維護

AIoT泄漏預警系統：在浮頭密封面部署光纖聲波傳感器，借助卷積神經網絡（CNN）技術，能夠精準識別0.01mL/s級別的微泄漏。某乙烯裂解裝置應用該智能監控系統后，丙烯泄漏事故響應時間從4小時急劇縮短至8分鐘，單次事故損失減少800萬元。

數字孿生技術：通過構建毫米級精度的虛擬設備模型，實時模擬設備內部的結垢厚度、腐蝕速率與振動疲勞等情況，能夠提前對設備潛在故障進行預警。在某煤制油項目加氫反應器冷卻系統中，該技術提前120天預警管束穿孔風險，成功避免了非計劃停產帶來的超2億元損失。

三、應用場景：覆蓋工業全流程的節能解決方案

3.1 石油化工行業

原油處理：針對高粘度原油，浮頭列管式換熱器展現出了優異的換熱性能，其換熱效率較傳統罐式加熱提升了40%，脫鹽率高達98%以上，有效保障了原油后續加工的質量和效率。

反應器冷卻：在合成氨、乙烯氧化等工藝中，浮頭列管式換熱器精準控制反應溫度，提升反應轉化率。例如，在硝化、磺化等強放熱反應中，浮頭結構通過實時調節冷卻介質流量，將反應溫度波動控制在±1℃以內，反應熱回收效率達92%，年節約蒸汽成本超300萬元。

3.2 電力行業

鍋爐煙氣余熱回收：在發電廠中，浮頭列管式換熱器能夠?qū)崿F(xiàn)汽輪機排汽的冷凝，回收工質，維持真空度，提高發電效率。同時，通過優化氣液兩相流道，冷凝效率從82%大幅提升至94%，冷凝水夾帶率降低至0.3%，有效避免了壓縮機液擊風險。

廢水余熱回收：處理60℃的工業廢水，通過浮頭列管式換熱器能夠高效回收熱量用于預加熱，節能率可達30%。

3.3 制藥行業

發酵控溫：在抗生素發酵中，溫度波動控制在±0.3℃，保障菌種代謝穩定性。例如，單克隆抗體生產中，浮頭式換熱器實現培養基±0.2℃精準控溫，產品純度達99.9%，設備壽命延長至15年。

溶劑回收：在乙醇、丙酮等溶劑回收中，浮頭列管式換熱器實現高效冷凝與加熱，年回收溶劑超5000噸，減少廢棄物排放。某化學原料藥生產中，采用鈦合金內襯碳化硅換熱器對提取液進行加熱蒸發，溶劑回收率提高至95%，年減少有機溶劑排放200噸，同時降低后續分離成本超千萬元。

3.4 環保領域

廢水處理：制藥廢水成分復雜、毒性大、難降解，浮頭式換熱器憑借其耐腐蝕性與高效傳熱性能，成為廢水處理中的核心設備。例如，采用多股流板式換熱器，實現蒸汽冷凝水與低溫工藝水的梯級利用，熱回收率提升至92%，年節約標準煤800噸。

地熱利用：在地熱發電中，設備將地下熱水溫度降至15℃，發電效率提升12%。

四、未來趨勢：材料、結構與智能化的深度融合

4.1 材料創新

高性能復合材料：研發石墨烯涂層、碳化硅-石墨烯復合材料等，提高設備的耐高溫、耐腐蝕和導熱性能。例如，碳化硅-石墨烯復合材料管束耐溫范圍擴展至-196℃至800℃，熱導率突破600W/(m·K)，適用于氫能儲能領域的-253℃超低溫換熱。

低碳材料與循環經濟：生物基復合材料設備采用可回收材料制造，回收率≥95%，碳排放降低60%；鈦材再生工藝通過酸洗-再生技術，材料回收率達90%，降低全生命周期成本。

4.2 結構優化

3D打印技術：結合3D打印技術實現復雜流道的一次成型，降低制造成本。開發新型高效換熱結構，如螺旋纏繞式與微通道技術融合，換熱效率提升50%-60%。

微型化與集成化：3D打印定制異形列管或管板，適配高黏度流體、溫差等復雜工況，提升設備適應性。開發熱-電-氣多聯供系統，能源綜合利用率突破85%。

4.3 智能化升級

AI運維與預測性維護：內置物聯網傳感器與AI算法，通過數字孿生技術構建虛擬模型，實時監測管壁溫度梯度、流體流速等關鍵參數，故障預警準確率達98%，維護決策準確率>95%。某智能工廠應用后，年節能率達25%，運維成本降低30%。

5G+AIoT技術融合：集成5G+AIoT技術，實現遠程監控與自適應優化，年節能效益再提升10%-15%；區塊鏈技術實現設備運行數據全生命周期追溯，提升管理效率。

結論

浮頭結構通過機械形變消除熱應力、模塊化設計實現快速維護、智能監控提升運行效率，構建了從設計到運維的全鏈條節能體系。在石油化工、電力、制藥、環保等高耗能行業，浮頭列管式換熱器已成為推動工業綠色轉型的核心設備。隨著材料科學、智能技術與制造工藝的進步，浮頭結構將持續賦能工業升級，為構建低碳、高效的工業體系提供關鍵支撐。未來，隨著“雙碳”戰略推進和工業4.0深化，浮頭列管式換熱器將朝著更高效率、更強耐蝕性、更智能化的方向發展，為工業節能減排貢獻中國智慧。
