纏繞管式換熱器機組在化工領域的高效應用解析

一、技術原理：螺旋纏繞強化湍流傳熱

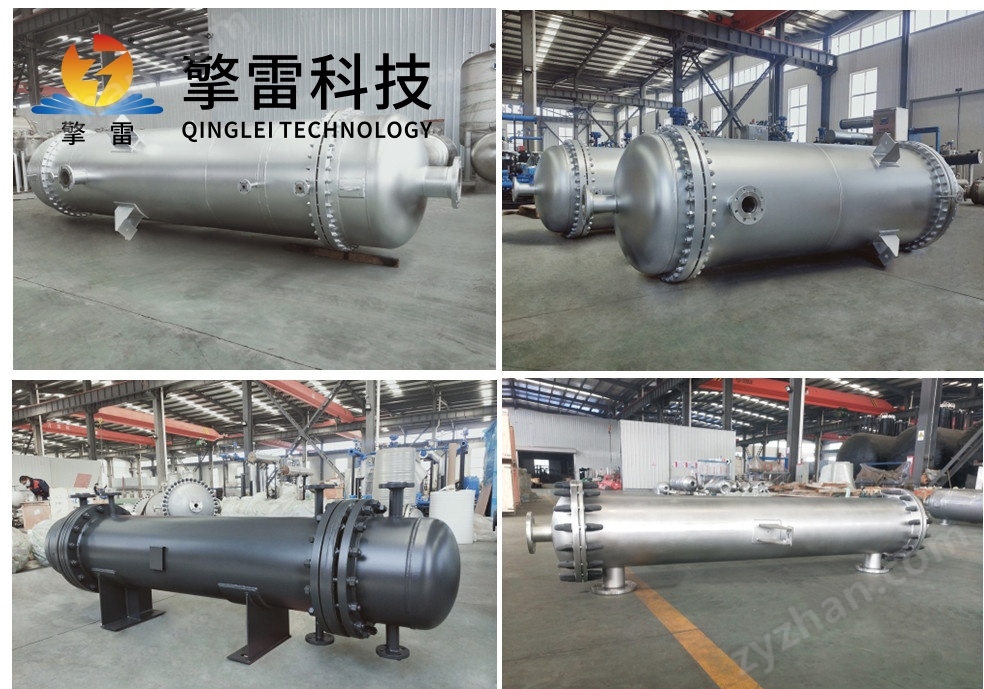

纏繞管式換熱器機組通過多層螺旋纏繞的細管束實現高效熱交換，其核心設計包含以下突破：

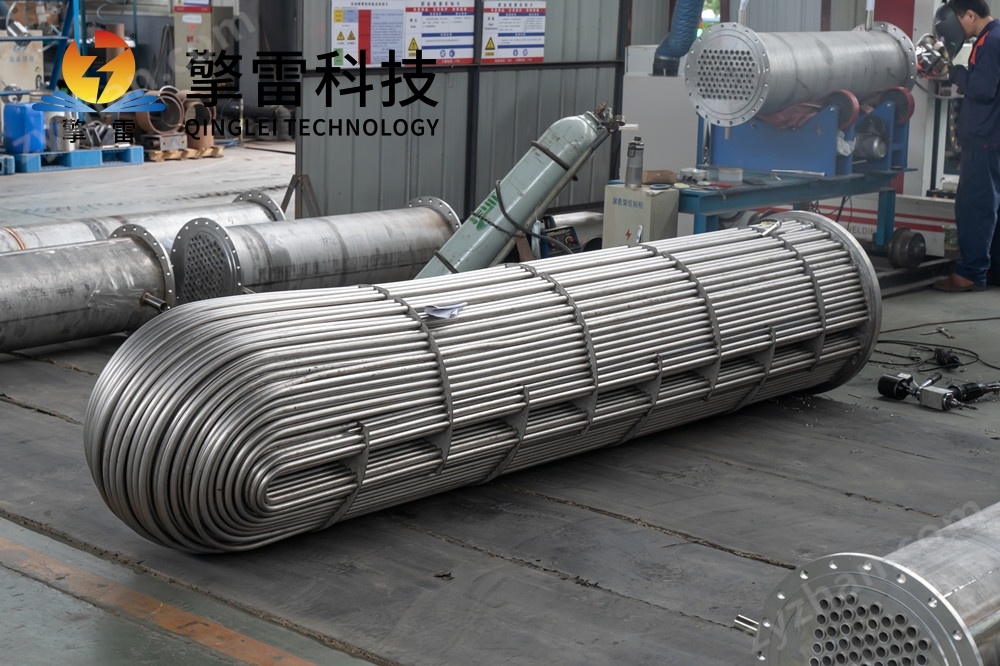

三維立體傳熱網絡

金屬細管（如不銹鋼、鈦合金或碳化硅復合管）以15°-60°螺旋角逐層纏繞在中心筒體上，形成類似彈簧的同心圓結構。流體在螺旋通道內產生主循環流（軸向流動）、次循環流（切向環流）和徑向回流（管壁處流體向中心的二次流動）的復合流動模式，使雷諾數（Re）自然升高，層流邊界層厚度降低至直管工況的1/5，傳熱系數（K值）突破800-1500 W/(m2·K)，較傳統管殼式換熱器提升3-7倍，部分場景下可達12000—14000 W/(m2·℃)。

逆流換熱與熱應力補償

熱流體與冷流體分別通過管程與殼程逆向流動，充分利用溫差，熱回收效率達96%以上。螺旋結構允許管束自由端軸向伸縮，可自行補償熱膨脹，避免因溫差應力導致的設備損壞，在-196℃至800℃的寬溫域循環測試中結構穩定性優于焊接式換熱器。

高密度傳熱與緊湊設計

單位體積換熱面積高達100—170 m2/m3，是傳統設備的2-3倍。以DN800型號為例，其換熱面積超500㎡，而同等面積的管殼式換熱器直徑需超1.5米，占地面積減少60%以上，特別適用于空間受限的化工環境。

二、化工行業核心應用場景

反應熱回收與工藝優化

合成氨工藝：?jiǎn)闻_(tái)設備實現多股物料同步換熱，簡化工藝流程，設備占地減少40%，換熱效率提升20%以上。

催化裂化裝置：通過精確控制反應溫度，壓降降低25%，能效提升18%，年節約燃料氣消耗相當于6000噸標煤。

加氫裂化與重整裝置：替代傳統列管式換熱器，承受高壓氫氣環境，設備壽命延長30%-50%。

強腐蝕工況下的穩定運行

氯堿工業：鈦材換熱器年腐蝕速率低于0.01mm，設備壽命達15年以上，維護成本降低60%。

酸性介質處理：采用哈氏合金或雙相鋼材質，耐受濕氯氣、稀硫酸等腐蝕性介質，確保連續運行穩定性。

深冷與高溫工況適配

LNG液化裝置：在-162℃工況下實現液態天然氣與海水的高效換熱，體積較傳統板式換熱器縮小60%，液化效率達98%。

超臨界流體處理：石墨烯/碳化硅復合涂層使導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適用于超臨界CO?發電系統。

余熱回收與節能增效

鍋爐煙氣余熱回收：將150℃煙氣降溫至80℃以下，同時預熱助燃空氣，系統熱回收率達82%以上，某電廠應用后節能率達25%-45%，年減少CO?排放12萬噸。

工藝介質冷卻：在PTA裝置氧化反應器冷卻系統中，使反應溫度波動降低50%，產品優等品率提升12%。

三、核心優勢：高效、緊湊、耐用的綜合性能

傳熱效率顯著提升

螺旋纏繞結構使傳熱系數較傳統設備提升3-7倍，單位面積換熱能力達傳統設備的3-7倍，特定工況下可達14000 W/(m2·℃)。

結構緊湊與空間優化

相同換熱量下體積縮小40%-60%，占地面積減少50%以上，在海洋平臺FPSO裝置中設備占地面積縮減40%，處理能力達8000噸/天。

耐高壓與寬溫域適應性

承壓能力達15-30MPa，適應-196℃至1200℃溫度范圍，滿足化工行業高壓氫氣、超臨界蒸汽等苛刻工況需求。

抗結垢與低維護成本

螺旋流動降低流體對壁面的附著，結垢傾向降低60%，清洗周期延長至2年，處理含5%固體顆粒介質時連續運行3000小時無堵塞。

四、未來趨勢：智能化與材料創新驅動

新型材料應用

研發石墨烯/碳化硅復合材料，導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適用于超高溫制藥反應。

推廣鈦合金等輕質高強材料，降低設備重量，提升運輸與安裝效率。

智能化控制升級

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度與流體流速，故障預警準確率達98%，維護效率提升50%。

通過數字孿生技術構建設備三維模型，實現剩余壽命預測與遠程監控，優化運行參數。

系統集成與綠色應用

開發熱-電-氣多聯供系統，能源綜合利用率突破85%，助力碳中和目標實現。

與太陽能、地?zé)崮艿瓤稍偕茉瘩詈?，?gòu)建多能互補的能源系統，提升工業園區能效。

五、結論

纏繞管式換熱器機組憑借其螺旋纏繞結構帶來的高效傳熱、緊湊設計及工況適應性，已成為化工行業反應熱回收、工藝優化和余熱利用的核心裝備。隨著材料科學、智能制造與節能環保技術的深度融合，其應用場景將持續拓展至新能源、深海探測、生物制造等新興領域，為化工行業綠色轉型和碳中和目標實現提供關鍵技術支撐。
