多參數油液液位及品質傳感器可實時在線監測潤滑油油液健康程度與油位，集成多種檢測技術，能精準監測油液阻抗、粘度等參數，分析油品健康指數，評估添加劑損耗、老化及污染狀況。它可及時報警油位異常、減少漏油危害，助力優化換油周期、提升設備資產健康管理水平，避免設備異常磨損和腐蝕。

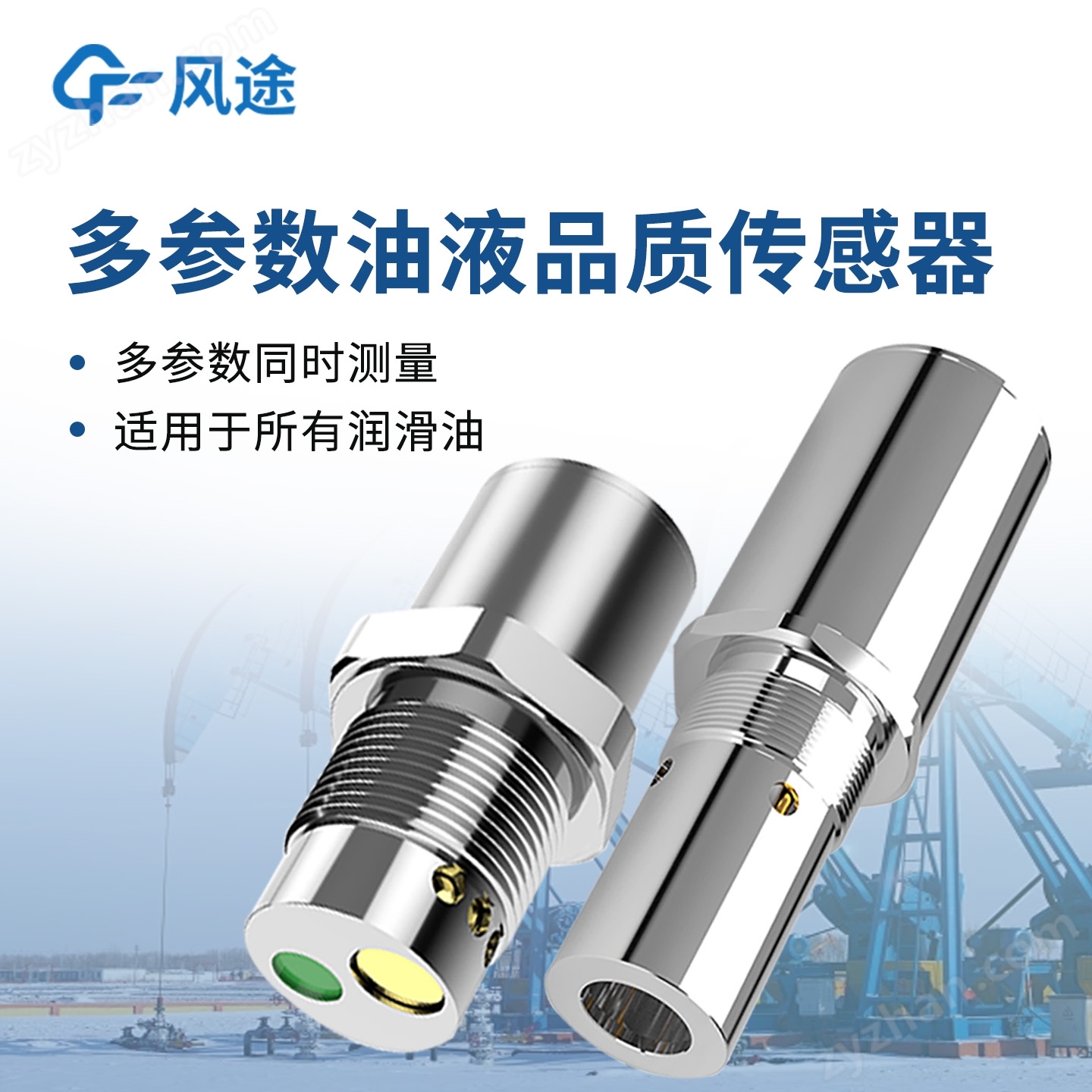

多參數油液液位及品質傳感器

一、產品簡介

QM-6800油液多參數品質傳感器用于實時、在線監測潤滑油油液健康程度以及油位。通過對油液狀態的持續監測、可以提高視情維護效率，優化換油周期，減小對離線分析的依賴。

漏油是引起設備異常磨損的主要因素；通過油位監測及時報警油位異常。

QM-6800集成了電化學阻抗譜（EIS）技術檢測油液阻抗譜、超聲波粘度監測技術檢測油液粘度、密度、微水監測技術檢測油液微量水分以及水活性、同時可監測溶解水、游離水等，進而得到油液的健康狀態情況，并根據我司多年的油液在線監測經驗分析了油品健康指數。評估潤滑油添加劑的損耗情況，監測油液老化程度、以及判斷油液污染狀況。

QM-6800能夠幫助用戶提高設備資產健康管理水平，依據實時監測結果輔助維修決定，避免因油液老化和污染導致設備異常磨損和腐蝕。

二、產品特點

應用范圍廣，適用于所有潤滑油

多參數同時測量，及時發現潤滑油污染和老化情況，幫助用戶優化換油周期

帶壓力監測；可實時監測油液液位；防止油液過多或者過少引起的設備異常磨損

無需客戶標定游離水，傳感器帶自動標定功能

大數據油品分析算法，幫客戶解決診斷難題、自帶健康指數分析

24小時無間斷監測，及時反應油品狀態

兼容性強，可兼容CAN-J1939以及RS485-Modbus RTU

可適用于高速流動狀態下監測，粘度抗干擾能力強于同類型傳感器，結實耐用

集成式結構設計，帶報警指示燈、便于現場巡檢

三、應用領域

潤滑油是重大裝備的“血液”，潤滑油失效直接導致機械結構與關鍵功能部件的異常磨損，是大型設備故障與惡性事故的主要根源。

QM-6800能夠24小時無間斷監測油路中油液的老化和污染程度，實時反應油液的使用狀態。幫助用戶避免或減輕因潤滑油失效造成的設備故障。

QM-6800可以廣泛應用于電力、礦山、水泥、船舶、、工業制造、造紙、石化、交通、冶金、航空、油田、港口等行業，如：風電齒輪箱、飛機/直升機齒輪箱、液壓傳動系統、加工中心、汽輪機、變速箱、汽/柴油發動機等。

四、技術參數

介電常數

介電常數：1~10；

介電常數精度：±0. 01（絕對精度）；

水活性

測量范圍0 …1 aw

測量精度

0 …0.6      ±0.02 aw

0.6 … 0.9     ± 0.03 aw

0.9 … 1      ± 0.04 aw

響應時間（典型）< 1 分鐘

溶解水含水量

測量范圍0…10000 ppm，0~1% （適用于礦物質變壓器油）

測量精度±10 %

游離水含水量：

量程（絕對精度）：0~5%（±0.1% ），5%~倒相點（±2%）0~100%

溫度穩定度：0.01%水/℃

分辨率：100ppm

粘度參數：

動力粘度：1~10000CP    精度：2%

運動粘度：1~12000CST   精度：2%

密度參數：

測量范圍：600kg/m^3~ 1300 kg/m^3

精度：2%

壓力及液位

壓力量程：0～100kPa……0～2MPa

過載壓力：1.5 倍滿量程壓力

精度：±0.5%F.S. BFSL@25℃

總誤差：±1.0%F.S. （包括校準誤差和溫度漂移影響）

液位量程：0~1000mm（可定制）

精度：±0.5%F.S. BFSL@25℃

溫度

測量范圍‐40 ... 120°

精度（at +25 °C）±0.2°C

工作溫度‐40 ... +85°C

存儲溫度‐40 ... +85°C

容許油溫‐40 ... +120 °C

健康指數：0~100(可根據客戶情況自定義油品的健康等級，設置報警點)

輸出

數字信號RS485 MODBUS-RTU（RS232 可選）模擬信號4~20 mA , 0~20mA 電阻負載<500Ω

其他

機械接口：G1

壓強范圍最高10Mpa

材質：硬鋁氧化（頂部出線）、不銹鋼（側面出線）（材料可選）

防護等級IP67

供電電源DC 9V‐36V

供電電流< 5mA+負載電流

變送器重量＜300 g

包裝總重量＜570 g

電纜規格M8  4芯

電纜長度2 米

遵循標準CE 認證EN 61326‐1 EN 61326‐2‐3 ICES‐003 B
