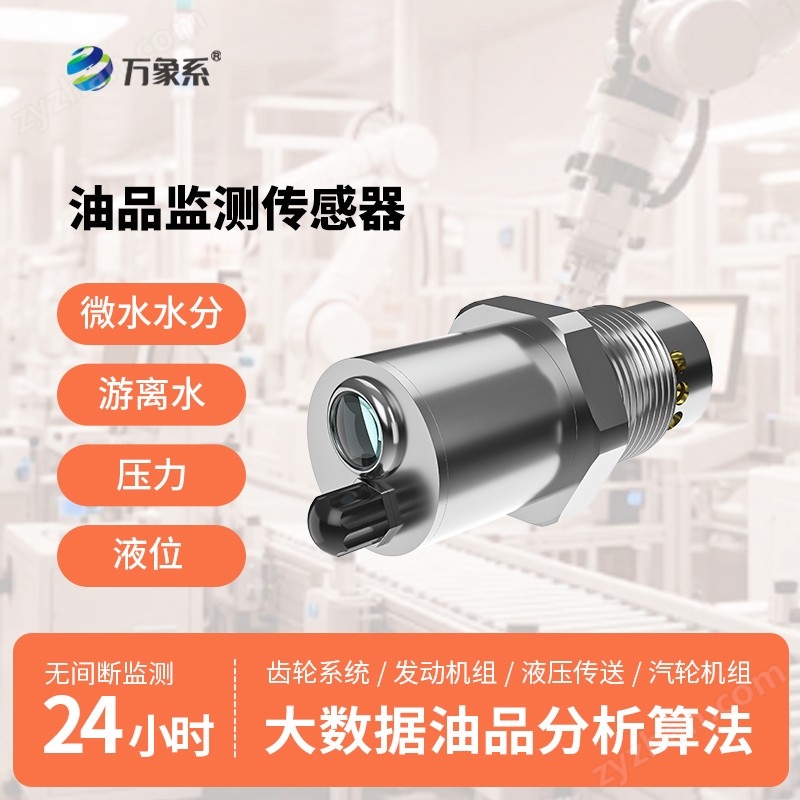

油液品質傳感器

一、產品簡介

QM-6800油液品質傳感器用于實時、在線監測潤滑油油液健康程度以及油位。通過對油液狀態的持續監測、可以提高視情維護效率，優化換油周期，減小對離線分析的依賴。

漏油是引起設備異常磨損的主要因素；通過油位監測及時報警油位異常。

QM-6800集成了電化學阻抗譜（EIS）技術檢測油液阻抗譜、超聲波粘度監測技術檢測油液粘度、密度、微水監測技術檢測油液微量水分以及水活性、同時可監測溶解水、游離水等，進而得到油液的健康狀態情況，并根據我司多年的油液在線監測經驗分析了油品健康指數。評估潤滑油添加劑的損耗情況，監測油液老化程度、以及判斷油液污染狀況。

QM-6800能夠幫助用戶提高設備資產健康管理水平，依據實時監測結果輔助維修決定，避免因油液老化和污染導致設備異常磨損和腐蝕。

二、產品特點

應用范圍廣，適用于所有潤滑油

多參數同時測量，及時發現潤滑油污染和老化情況，幫助用戶優化換油周期

帶壓力監測；可實時監測油液液位；防止油液過多或者過少引起的設備異常磨損

無需客戶標定游離水，傳感器帶自動標定功能

大數據油品分析算法，幫客戶解決診斷難題、自帶健康指數分析

24小時無間斷監測，及時反應油品狀態

兼容性強，可兼容CAN-J1939以及RS485-Modbus RTU

可適用于高速流動狀態下監測，粘度抗干擾能力強于同類型傳感器，結實耐用

集成式結構設計，帶報警指示燈、便于現場巡檢

三、應用領域

潤滑油是重大裝備的“血液”，潤滑油失效直接導致機械結構與關鍵功能部件的異常磨損，是大型設備故障與惡性事故的主要根源。

QM-6800能夠24小時無間斷監測油路中油液的老化和污染程度，實時反應油液的使用狀態。幫助用戶避免或減輕因潤滑油失效造成的設備故障。

QM-6800可以廣泛應用于電力、礦山、水泥、船舶、工業制造、造紙、石化、交通、冶金、航空、油田、港口等行業，如：風電齒輪箱、飛機/直升機齒輪箱、液壓傳動系統、加工中心、汽輪機、變速箱、汽/柴油發動機等。

四、技術參數

介電常數

介電常數：1~10；

介電常數精度：±0. 01（絕對精度）；

水活性

測量范圍0 …1 aw

測量精度

0 …0.6      ±0.02 aw

0.6 … 0.9     ± 0.03 aw

0.9 … 1      ± 0.04 aw

響應時間（典型）< 1 分鐘

溶解水含水量

測量范圍0…10000 ppm，0~1% （適用于礦物質變壓器油）

測量精度±10 %

游離水含水量：

量程（絕對精度）：0~5%（±0.1% ），5%~倒相點（±2%）0~100%

溫度穩定度：0.01%水/℃

分辨率：100ppm

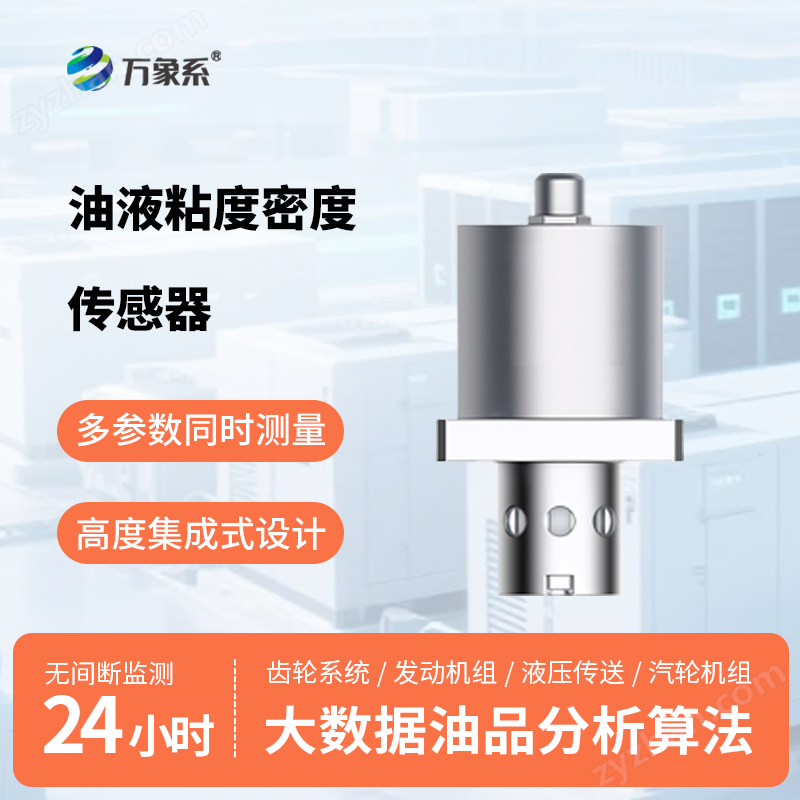

粘度參數：

動力粘度：1~10000CP    精度：2%

運動粘度：1~12000CST   精度：2%

密度參數：

測量范圍：600kg/m^3~ 1300 kg/m^3

精度：2%

壓力及液位

壓力量程：0～100kPa……0～2MPa

過載壓力：1.5 倍滿量程壓力

精度：±0.5%F.S. BFSL@25℃

總誤差：±1.0%F.S. （包括校準誤差和溫度漂移影響）

液位量程：0~1000mm（可定制）

精度：±0.5%F.S. BFSL@25℃

溫度

測量范圍‐40 ... 120°

精度（at +25 °C）±0.2°C

工作溫度‐40 ... +85°C

存儲溫度‐40 ... +85°C

容許油溫‐40 ... +120 °C

健康指數：0~100(可根據客戶情況自定義油品的健康等級，設置報警點)

輸出

數字信號RS485 MODBUS-RTU（RS232 可選）模擬信號4~20 mA , 0~20mA 電阻負載<500Ω

其他

機械接口：G1

壓強范圍最高10Mpa

材質：硬鋁氧化（頂部出線）、不銹鋼（側面出線）（材料可選）

防護等級IP67

供電電源DC 9V‐36V

供電電流< 5mA+負載電流

變送器重量＜300 g

包裝總重量＜570 g

電纜規格M8  4芯

電纜長度2 米

遵循標準CE 認證EN 61326‐1 EN 61326‐2‐3 ICES‐003 B
