真空泵機構圖

概述

V-100,V-63真空泵為單級聯軸式結構，它的工作性能是高轉速，低噪聲，抽速快，效率高，泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。

真空泵工作原理

轉子偏心安裝在泵腔中，其上部緊貼泵腔內壁，轉子槽內有三片圓周方向均勻分布旋片，當轉子定向高速旋轉時，轉子槽中的旋片在離心力的作用下緊貼泵腔內壁，將泵腔分成三個相互隔離且容積可周期變化的工作腔，使進氣腔容積周期性地擴大而吸氣，排氣腔容積周期性縮小壓縮氣體，從而獲得真空。

特點

采用國際同類產品設計，體積小，重量輕，噪音低，啟動方便。 配有油泵結構裝置，強制自動進油，在通大氣下也能工作。 防返油，不漏油，不污染環境。 該泵可單獨作為抽氣使用，也可作為增壓泵，擴散泵，分子泵等的前級泵，維持泵，鈦泵的預抽泵使用。

(1)高效能：ERV機型真空度高，在操作壓力為1mbar時具有較大的排氣量，更適合應用在工業界，并可長時間連續使用。

(2)高信賴：可靠性佳的旋片式設計，且用標準型馬達直軸帶動。裝有內置式止回閥，可避免因停機時真空泵逆轉而損壞泵體。

(3)高環保：裝備可靠性高的潤滑油冷卻循環系統，其裝有油霧過濾器可回收油氣，從而使?jié)櫥涂沙掷m(xù)循環使用。另外，還具有低噪音低震動的優點。

(4)易保養：機型設計簡單，零件更換容易。除定期的保養之外，無需額外的維修工作。

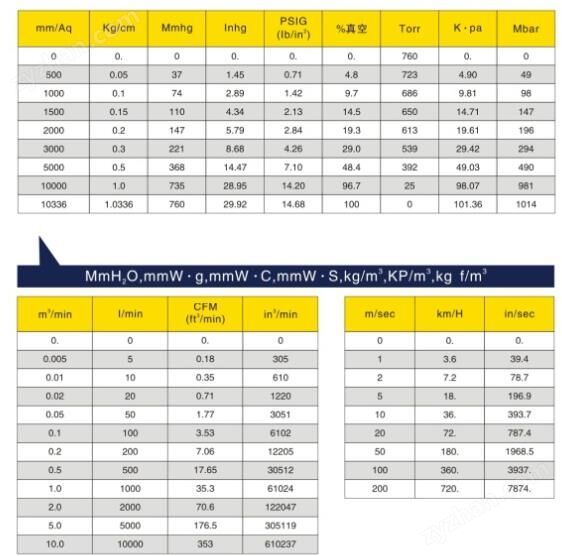

使用條件

1.設有氣鎮閥，可抽除少量水蒸氣；在環境溫度5℃～40℃范圍內，進氣口壓強小于150mbar的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。

2.設有自動防返油止回閥，啟動方便；
3.進氣口連續暢通大氣運轉不得超過一分種；
4.不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，有爆炸性的，有毒的氣體。

用途

適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位用。
