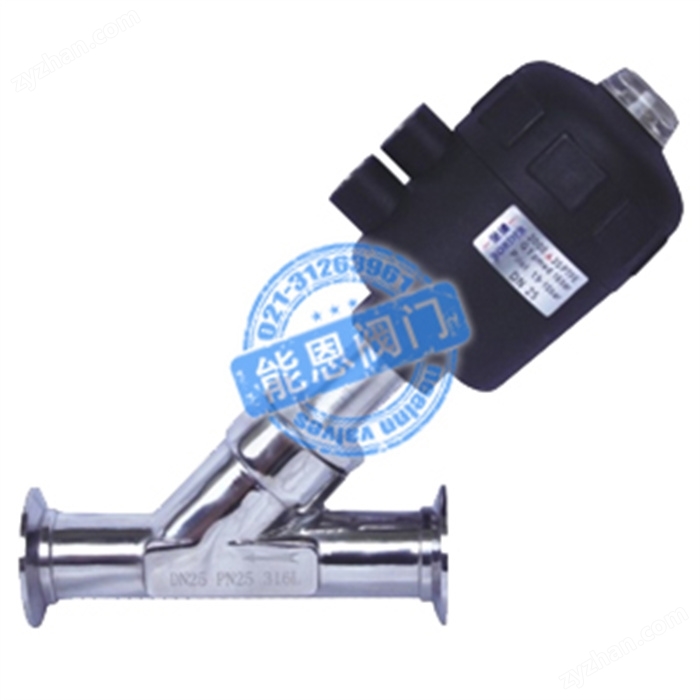

產品名稱 | Y681F快裝式氣動角座閥 |
產品型號 | Y681F |
公稱通徑 | DN15-65mm |
壓力范圍 | 1.6-2.5MPa |
閥體材質 | 不銹鋼304、316、316L |
Y681F快裝式氣動角座閥產品概述:
1.產品品牌:能恩閥門
2.閥體材質:不銹鋼 201、304、316
3.驅動類型:氣動控制 (常開、常閉、雙作用)
4.工作溫度:普通-30℃~180℃ ;高溫-30℃~260℃
5.環境溫度:-10℃~60℃
6.公稱壓力:PN1.6 PN2.5
7.控制壓力:4.0bar ~ 10bar
8.密封材質:不銹鋼、聚四氟乙烯
9.適用介質:水、酒精、油、燃料、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等
10.應用:食品、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
結構圖:

主要連接尺寸表:
DN(mm) | L | L1 | D | B | H |
DN15 | 185 | 130 | 50.5 | G1/4 " | 140 |
DN20 | 231 | 150 | 50.5 | G1/4" | 174 |
DN25 | 237 | 160 | 50.5 | G1/4" | 176 |
DN32 | 242 | 180 | 50.5 | G1/4" | 180 |
DN40 | 248 | 200 | 64 | G1/4" | 183 |
DN50 | 293 | 230 | 77.5 | G1/4" | 220 |
DN65 | 305 | 250 | 91 | G1/4" | 235 |
聲明:本文中所有文字、數據、圖片考慮到生產工況條件不同,難免會產生偏差、不恰當或是有不充分的描述,故均適用于參考,如果您對本文中所提供的Y681F快裝式氣動角座閥產品內容有任何疑問,請您聯系我們,我們將竭誠為您服務! |
