氨基酸粉末真空耙式干燥機技術介紹

一、ZPG-2000耙式真空干燥機功能說明：

（一）、概述：

真空耙式干燥機適用于醫藥、食品、化工等行業進行以下物料的干燥：

1、適用于漿狀、膏糊狀、粉狀物料；

3、易氧化、易爆、強刺激、劇毒物料；

4、要求回收有機溶劑的物料。

（二）、主要特點：

1、本機采用夾層加熱方式，傳熱面大，熱效率高；

2、本機設置攪拌，使物料在筒內形成連續循環狀態，進一步提升干燥效率；

3、要求低溫干燥的熱敏性物料；提高了物料受熱的均勻度；

4、本機設置攪拌，從而可順利進行漿狀、膏狀、糊狀物料干燥。

5、本機攪拌裝置采用鑄件，能加大傳動扭矩。

（三）、設備結構：

真空耙式干燥機罐體為圓筒型，真空耙式干燥機由真空罐體、攪拌軸、端蓋、機架、電機、減速機、控制柜等組成。

真空罐體:為夾套間壁傳熱式，外壁保溫結構，其上部設有真空過濾接口（連接不銹鋼燒結網真空過濾器）、物料入口（用于設備檢修及固體物料投入）、熱媒進出口、溫度表管口、壓力表管口等。

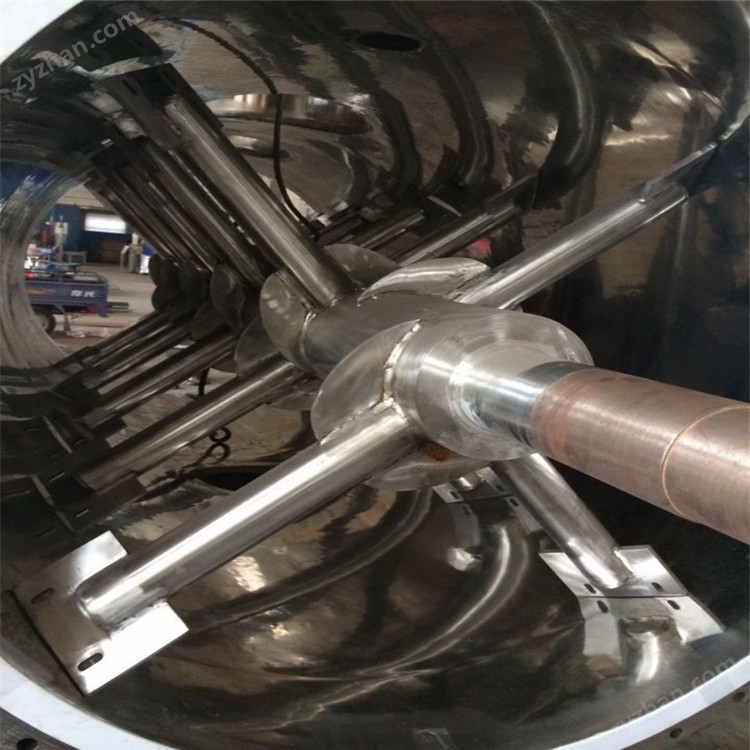

攪拌軸:耙臂焊接在攪拌軸上，耙臂上方設有帶傾角的耙片（也叫抄板），靠近筒體的耙片在旋轉過程中清理附著在筒體壁上的物料，使間壁傳熱表面不斷更新，利于物料混合和熱量傳導。

旋轉密封:軸與端蓋之間的旋轉密封根據物料和工藝要求選配機械密封型式。

端蓋:設有視鏡及旋轉密封件、軸承座等。

機架：是設置真空耙式干燥機傳動裝置的部件，一般采用槽鋼或厚壁方管等制作。

真空過濾器：配置不銹鋼燒結網真空過濾器，可拆卸，方便清洗。由于一般物料在大部分溶劑蒸發后干燥到一定程度才出現粉塵攜帶波峰值，此時運用脈沖反吹對溶劑回收影響不大，因此，真空過濾器可根據物料特性及工藝要求，選配壓縮空氣脈沖反吹，在線清灰。

出料裝置:由閥座、密封墊、閥板、手動螺桿等組成。

傳動機構:由電機和減速機組成，減速機與攪拌軸之間由聯軸器直聯，減速機與電機之間為皮帶傳動，可避免因不可預見的雜物進入罐體內部導致攪拌槳與罐體之間卡堵且不被發現時對攪拌軸或密封的損害。為保護旋轉密封的持續有效，傳動電機一般選用變頻調速。

二、氨基酸粉末真空耙式干燥機的技術參數和生產能力：

三、ZPG-2000耙式真空干燥機設計與安裝要求：

四、ZPG-2000耙式真空干燥機配置表：

五、工程說明

1.軟件資料

提供需方的圖紙資料有：總平立面設備布置、電器原理圖等。

2.人員培訓

供方對設備進行免費指導培訓需方操作人員上崗。
