板式熱交換器

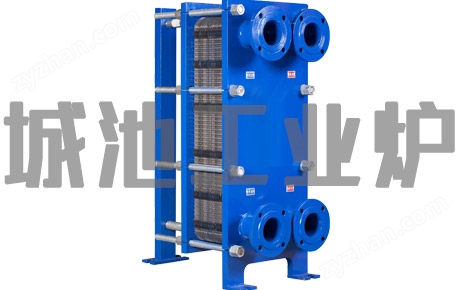

淬火槽板式熱交換器
板式熱交換器是一種換熱設備,適用于氣-氣,液-液,氣-液對流傳熱,以及用于蒸汽冷凝和液體蒸發傳熱。該產品具有傳熱效率高、污垢自清能力強、體積小、價格便宜、使用可靠等優點。城池牌板式熱交換器是專門針對淬火槽的冷卻需求定制的淬火介質、淬火油、水等與冷卻水的熱能交換、冷卻及廢熱回收。
板式熱交換器是一種換熱設備,適用于氣-氣,液-液,氣-液對流傳熱,以及用于蒸汽冷凝和液體蒸發傳熱。該產品具有傳熱效率高、污垢自清能力強、體積小、價格便宜、使用可靠等優點。城池牌板式熱交換器是專門針對淬火槽的冷卻需求定制的淬火介質、淬火油、水等與冷卻水的熱能交換、冷卻及廢熱回收。
板式熱交換器是由沖壓成形的凹凸不銹鋼板組成。兩相臨板片之間的凹凸紋路成180度相對組合,因此板式熱交換器兩板片之間的凹凸脊線形成了交錯的接觸點,將接觸點以真空焊接方式結合后,就形成了板式熱交換器的耐高壓交錯流通結構,這些交錯的流通結構使得板式熱交換器內的冷熱流體產生強烈紊流而達到高換熱效果。
淬火槽板式熱交換器的結構
淬火槽板式熱交換器的結構

板式換熱器結構
板片、密封墊片、固定板、活動板、夾緊螺栓及螺母、上下導桿,支柱
板式熱交換器是由一組波紋金屬板組成,板上有四個角孔,供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內,并用夾緊螺栓夾緊。板片上裝有密封墊片,將流體通道密封,并且引導流體交替地流至各自的流道內,形成熱交換。流體的流量,物理性質,壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度,并且形成許多支承點,足以承受介質間的壓力差。金屬板和活動板壓緊板懸掛在上導桿,并由下導桿定位,而桿端則固定在支撐柱上。
淬火槽板式熱交換器的設計特點
一、換熱效率高
傳熱系數一般可達2000—5000kcal/m2hr℃,比管殼式換熱器高3—5倍。淬火槽板式熱交換器的設計特點
一、換熱效率高
二、結構緊湊
因傳熱片緊密排列,與其它形式換熱器相比,占地面積或空間較小。
三、維修方便
板片緊密組裝在一起,隨時可以拆開維修和清洗。
四、壽命長久
板片可采用0.6—1.0毫米的304.316.316L不銹鋼板或鈦合金薄板壓制而成,可耐各種腐蝕介質。
五、組裝靈活不串液
可根據用戶不同換熱面積的要求組裝成機,如要改變初始功率,通過增減板片即可。另由于板片通道是雙密封的,紋泄液流道行成可通汽的安全區域,從而避免了兩種介質串通的可能。
淬火槽板式熱交換器的規格尺寸
| 型號 | BRT08 | BRT15 | BRT20 | BRT25 | BRT30 | BRT40 | BRT55 |
| 單片換熱面積 | 0.08m2 | 0.15m2 | 0.20m2 | 0.25m2 | 0.30m2 | 0.41m2 | 0.55m2 |
| 外形尺寸 | 200×600 | 785×275 | 955×325 | 955×325 | 990×390 | 1210×400 | 1400×490 |
| 板片間距mm | 2.6 | 2.6 | 5.0 | 3.5 | 5.0 | 3.6 | 3.8 |
| 通孔直徑mm | 40 | 50 | 65 | 65 | 80@ | 100 | 125 |
| 設計壓力 | 1.2Mpa | 1.2Mpa | 1.0Mpa | 1.2Mpa | 0.8Mpa | 1.2Mpa | 1.0Mpa |
| 設計溫度( ℃ ) | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 流量 | 20t/h | 30t/h | 60t/h | 60t/h | 100t/h | 100t/h | 200t/h |
淬火槽板式熱交換器使用注意事項
一、開機前先檢查整個管路聯接系統以及所要求的流體進出口聯接形式,開機時因先開啟低溫低壓閥門,然后開啟高溫高壓流體閥門。停機時先關閉高溫高壓流體閥門,然后關閉低溫低壓流體閥門。
二、板式換熱器用于液-液交換時,不需要設排汽裝置,汽-汽交換及低流速高粘度流體時,應在管路系統中設置排汽閥、輸疏水器,提高機組換熱效率。
三、板式換熱器經過長期連續運行后,由于流體中沉積物集積在板片表面,增大熱阻,使傳熱效率降低,維修人員應定期進行清洗保養。
四、保養時,如需要更換密封墊,先將板片用丙酮或醋酸乙脂清洗干凈,然后分別在板片槽內和密封墊上涂上粘膠劑,待稍干后將密封墊嵌如槽內,四周均勻壓平,數小時即可組裝。
淬火槽板式熱交換器使用注意事項密封墊材質
| 適用介質 及溫度 | 丁晴橡膠:非極性油類、礦物油、潤滑油、硅油等。 -30+130℃ | 三元乙丙橡膠:水蒸汽、大汽、臭氧、酮、醇、酸、堿、非石油基潤滑油等。 -30+150℃ | 食品橡膠:食品、飲料、牛奶、動植物油、醫藥行業。 -40+130℃ | 佛橡膠:無機酸、堿、芳烴燃料油、鹵代烴等。 -20+200℃ |
淬火槽板式熱交換器規格尺寸
![]() | ![]() |
| 流體在換熱器流道內的流動形態圖 | 板式換熱器尺寸圖 |
| 型號項目 | BRT08 | BRT15 | BRT20 | BRT25 | BRT30 | BRT40 | BRT55 |
| A | 280 | 360 | 425 | 425 | 500 | 510 | 650 |
| B | 110 | 165 | 200 | 200 | 252 | 230 | 290 |
| C | 215 | 295 | 345 | 345 | 420 | 420 | 550 |
| D | 119 | 155 | 280 | 272 | 317 | 263 | 330 |
| E | 215 | 685 | 850 | 856 | 785 | 1044 | 1200 |
| F | 700 | 1000 | 1250 | 1250 | 1250 | 1450 | 1720 |
| G | 800 | 800 | 1300 | 1030 | 1300 | 1230 | 1550 |
| H | 85 | 780 | 1350 | 1020 | 1380 | 1200 | 1600 |
| 接管尺寸 | Dg40 | Dg50 | Dg65 | Dg65 | Dg80/100 | Dg100 | Dg125 |
