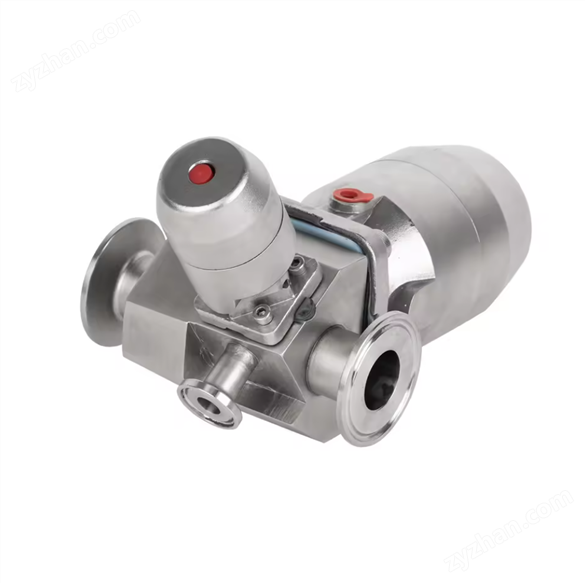

應用生物制藥用衛生級隔膜閥不銹鋼多通道多通道氣動隔膜閥

衛生隔膜閥具有手動或氣動操作，專門設計用于制藥行業的衛生和無菌過程。該閥非常適合流量控制以及打開和關閉職責。

工作原理

隔膜閥是常閉的，其中隔膜緊貼閥體的內腔并關閉管道流道。當需要清洗或打開隔膜閥時，閥桿通過手動旋轉手輪或驅動氣動控制執行器向上移動，球形隔膜向上彎曲，使閥門打開并達到清潔和打開的要求。隔膜將下閥體的內腔與上閥蓋的內腔分開，使位于隔膜上部的閥桿和閥芯不被介質腐蝕，從而消除了填料密封結構，不會發生介質泄漏。優化的閥體設計使清洗液充分排出，不形成滯留現象

標準

短信，DIN

材料接觸部件

SS316L(1.4404)

提供材料檢驗報告

尺寸

1/4 "至4"，DN6至DN100

身體組合

直型，T三路，u型，罐底

連接

對接焊縫，三夾，外螺紋，內螺紋-外螺紋，接頭，焊絲，法蘭

密封材料

硅樹脂、三元乙丙橡膠、聚四氟乙烯分體式隔膜的三元乙丙橡膠、聚四氟乙烯復合隔膜的三元乙丙橡膠。所有密封件材料均符合FDA21CFR117.2600

電源選項

手動操作

SS氣動執行器，塑料氣動執行器

C-top控制器，C-top控制器 (AS-I)

工作壓力

≤ 10巴 (145磅/平方英寸)

空氣執行器的供應壓力

5 ~ 8(72.52磅/平方英寸 ~ 116磅/平方英寸)

外表面處理

Ra16 ~ 32uin(0.4 ~ 0.8um)

內表面處理

Ra16 ~ 32uin(0.4 ~ 0.8um)

選項

1.墊片可以是三元乙丙，有聚四氟乙烯分體式隔膜的三元乙丙，有聚四氟乙烯復合隔膜的三元乙丙

2.連接可以是對焊，三夾，外螺紋，內螺紋，接頭，焊條，法蘭

或其他應要求的人。

3.Power Option有手動操作，SS氣動執行器，塑料氣動執行器，C-top控制器，

C-頂部控制器 (AS-I)

4.車身組合有直型、T三路、u型、罐底

技術規格

使用壓力: 10公斤

最小壓力: 0.2公斤

溫度范圍:

EPDM: -5 ~ 212 °F(-20 ~ 100 ℃)

聚四氟乙烯三元乙丙橡膠:-184 ~ 302 °F(-120 ~ 150 ℃)

其他材料可根據要求提供

設計特征

1.與其他閥門相比，衛生隔膜閥的流量特性更好。更容易清理，更好地用顆粒處理物質。在流量控制的應用過程中，氣穴現象很少見。

2.迷你隔膜閥可用尺寸: 1/4 "，3/8"，1/2 "，3/4"，DN6，DN10，DN15，DN20

3.隔膜閥可用尺寸: 1 "-4"，DN25-DN100

4.適用于CIP/SIP。

5.與產品接觸的零件: SS316L，其他不銹鋼零件: ss304。

應用

它在工業和衛生系統中得到應用。密封良好，無泄漏，在石油，化工，水利，電力，鍋爐，機械，冶金，衛生，建筑等

包裝和交付

為了更好地確保您的商品安全，將提供專業，環保，便捷，高效的包裝服務。

如果小批量訂購并按快遞方式選擇，則用收縮包裝包裝，然后用紙箱包裝。

如果貨物重量重，則由適航性強的木箱包裝。

為了保護物品，這些物品將通過安全和抗沖擊包裝在木箱中。
