丙酮螺旋纏繞熱交換器：高效傳熱的創新解決方案

引言

在化工生產中，丙酮作為一種重要的有機溶劑和化工原料，廣泛應用于溶劑萃取、有機合成、制藥等領域。然而，丙酮的易揮發性和易燃性對熱交換設備的設計和運行提出了嚴苛要求。傳統列管式換熱器因換熱效率低、占地面積大、易結垢等問題，難以滿足現代化工生產對高效、節能、安全的需求。丙酮螺旋纏繞熱交換器憑借其獨特的螺旋纏繞結構和優化的流道設計，成為解決這一難題的創新方案。

一、螺旋纏繞結構：強化傳熱的核心機制

1. 二次環流破壞熱邊界層

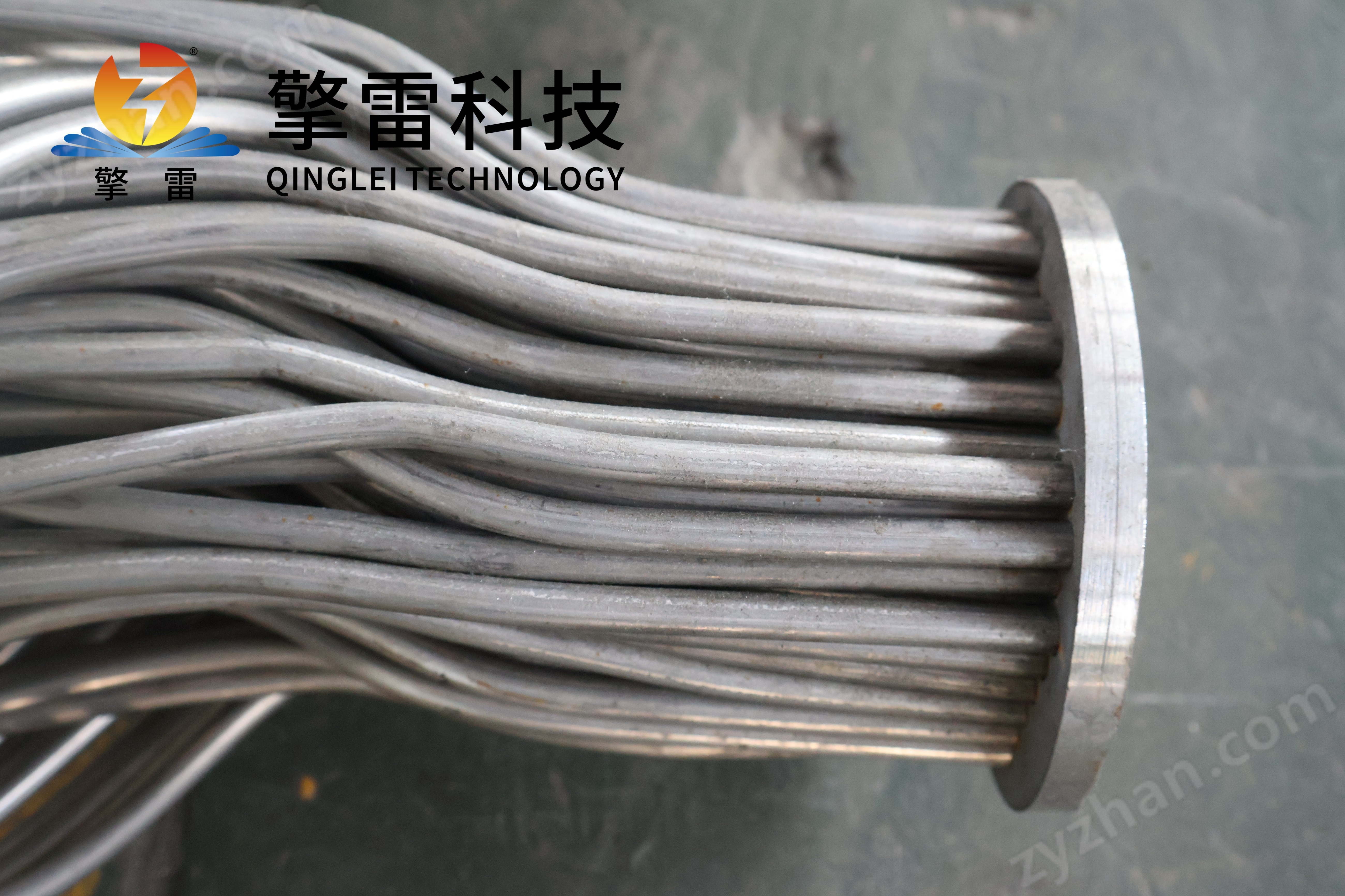

丙酮螺旋纏繞熱交換器的核心在于其螺旋纏繞管束設計。換熱管以15°—30°的螺旋角反向纏繞于中心筒，形成多層立體螺旋通道。當丙酮流體在管內流動時，螺旋結構迫使其產生強烈的二次環流（如迪恩渦），湍流強度較傳統直管提升3—5倍。這種二次環流有效破壞了傳熱過程中的熱邊界層，使傳熱系數顯著提升。實驗數據顯示，在丙酮流量5m3/h、水流量8m3/h的工況下，其傳熱系數可達1200—1500 W/(m2·K)，較傳統設備提高40%。

2. 逆流設計提升熱回收效率

螺旋纏繞熱交換器通過精準的流道設計，實現了冷熱流體的純逆流流動。這種設計使冷熱端面的溫差僅2℃，平均溫差提升15%—20%，熱回收效率突破95%。例如，在異丙苯法生產丙酮的工藝中，螺旋纏繞熱交換器用于CHP分解工段的加熱，其緊湊結構使加熱系統更加集成化，減少了管道連接和熱量損失，提高了分解反應的選擇性和收率。

二、高效傳熱的性能優勢

1. 傳熱效率顯著提升

螺旋纏繞結構帶來的高湍流強度和二次環流，使丙酮螺旋纏繞熱交換器的傳熱系數遠超傳統設備。在某大型丙酮生產企業的應用中，螺旋纏繞熱交換器替代傳統列管式換熱器后，傳熱系數提高了約30%，在相同的換熱負荷下，占地面積減少了約50%。此外，其良好的流體力學性能使得CHP的加熱更加均勻，提高了分解反應的選擇性和收率。

2. 結構緊湊節省空間

螺旋纏繞設計在有限空間內顯著增加了換熱面積。以Φ800mm×3000mm的螺旋纏繞熱交換器為例，其有效換熱面積可達200㎡，相當于傳統設備Φ1200mm×6000mm的規格，占地面積減少65%。這種緊湊的結構設計不僅節省了設備占地面積，還為化工廠房等空間有限的場景提供了更多布局靈活性。

3. 耐腐蝕性強適應復雜工況

丙酮及其工藝中可能含有的雜質（如酸性物質、高沸點有機物）對換熱器材料提出嚴苛要求。丙酮螺旋纏繞熱交換器通常采用不銹鋼（304/316L）、鈦合金或耐腐蝕合金（如哈氏合金）制作換熱管束和殼體，年腐蝕速率低于0.005mm。密封結構采用耐丙酮的氟橡膠墊片，確保設備在運行過程中不會出現介質泄漏，保障生產安全與環境安全。

4. 抗結垢能力強降低維護成本

湍流沖刷作用抑制了雜質沉積，螺旋管束結構使換熱表面溫度分布均勻，減少了局部碳化結垢。工業應用案例顯示，設備結垢周期從傳統設備的2—3個月延長至6—8個月，年停機清洗次數從12次降至3次，顯著降低了維護成本。同時，緊湊的結構減少了熱量的散失，抗結垢能力的提升避免了因結垢導致的額外能源消耗。

三、高效傳熱的應用場景

1. 丙酮回收工藝

在丙酮回收工藝中，螺旋纏繞熱交換器可作為蒸餾塔的塔頂冷凝器和塔底再沸器。塔頂高溫丙酮蒸汽通過換熱器被冷卻水冷凝為液體回收，回收率提升至98%以上，年節約成本超百萬元。塔底廢液則通過換熱器吸收導熱油的熱量實現再沸，提升丙酮回收率，減少原料浪費與環境污染。

2. 化學反應控溫

丙酮參與的部分化學反應（如丙酮加氫制異丙醇）需要嚴格控制反應溫度。螺旋纏繞熱交換器可作為反應釜夾套換熱的輔助設備，通過實時傳遞反應熱量，將反應溫度穩定在80℃—120℃的最佳區間，提升反應轉化率與產物純度。

3. 廢水處理預熱

化工企業產生的丙酮廢水在進入生化處理系統前，需預熱至35℃—40℃以提升微生物活性。螺旋纏繞熱交換器可利用生產中的余熱（如蒸汽冷凝水）加熱丙酮廢水，實現余熱回收，降低廢水處理能耗。

4. 電力行業余熱回收

在電力行業中，螺旋纏繞熱交換器可用于鍋爐煙氣余熱回收系統。通過換熱將煙氣中的熱量傳遞給丙酮或其他介質，生產熱水或蒸汽，用于發電或供熱。這種應用不僅提高了能源利用效率，還減少了能源消耗和污染物排放。

四、高效傳熱的未來展望

1. 材料升級提升性能

隨著材料科學的不斷發展，未來丙酮螺旋纏繞熱交換器可能采用更優良的耐腐蝕材料，如碳化硅復合材料（耐溫范圍覆蓋-196℃至1800℃）、石墨烯增強材料（導熱系數突破300 W/(m·K)）等。這些新型材料將進一步提升設備的耐腐蝕性和使用壽命，適應更復雜的工況需求。

2. 智能化控制優化運行

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度與流體流速，故障預警準確率達98%，維護效率提升50%。數字孿生技術構建設備三維模型，預測剩余壽命，維護決策準確率>95%，實現設備的智能化管理和優化運行。

3. 結構創新拓展應用

3D打印技術實現復雜流道一次成型，比表面積提升至500㎡/m3，傳熱系數突破12000 W/(m2·℃)，設計周期縮短50%。微通道列管設計比表面積提升至800㎡/m3，傳熱效率較傳統結構提高3倍，適用于高粘度丙酮溶液處理。這些結構創新將進一步拓展螺旋纏繞熱交換器的應用范圍。
