螺旋螺紋管纏繞式熱交換器在化工領域的應用研究

引言

螺旋螺紋管纏繞式熱交換器憑借其獨特的螺旋纏繞結構與高效傳熱性能，已成為化工行業節能降耗的核心裝備。該設備通過多層反向纏繞的螺紋管束形成復雜三維流道，在催化裂化、加氫裂化、乙烯裂解等關鍵工藝中實現熱能的高效回收與利用，推動化工生產向綠色低碳轉型。

技術原理與結構優勢

1. 螺旋纏繞結構強化傳熱

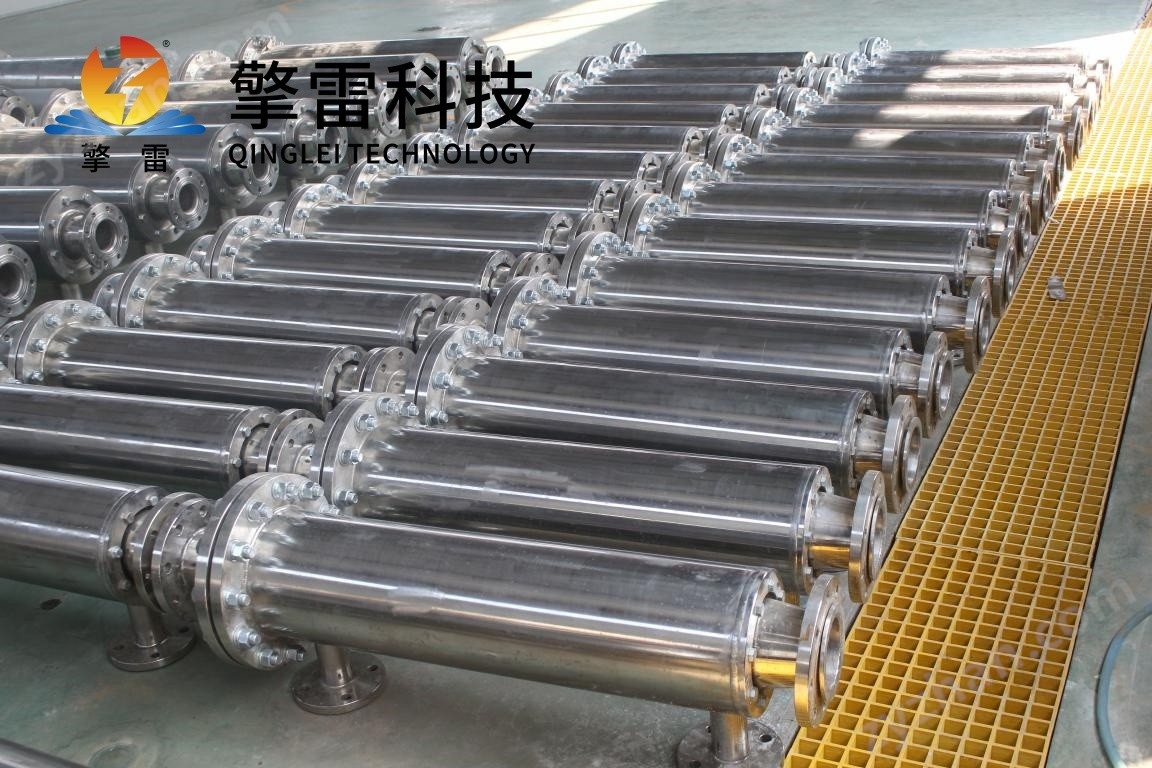

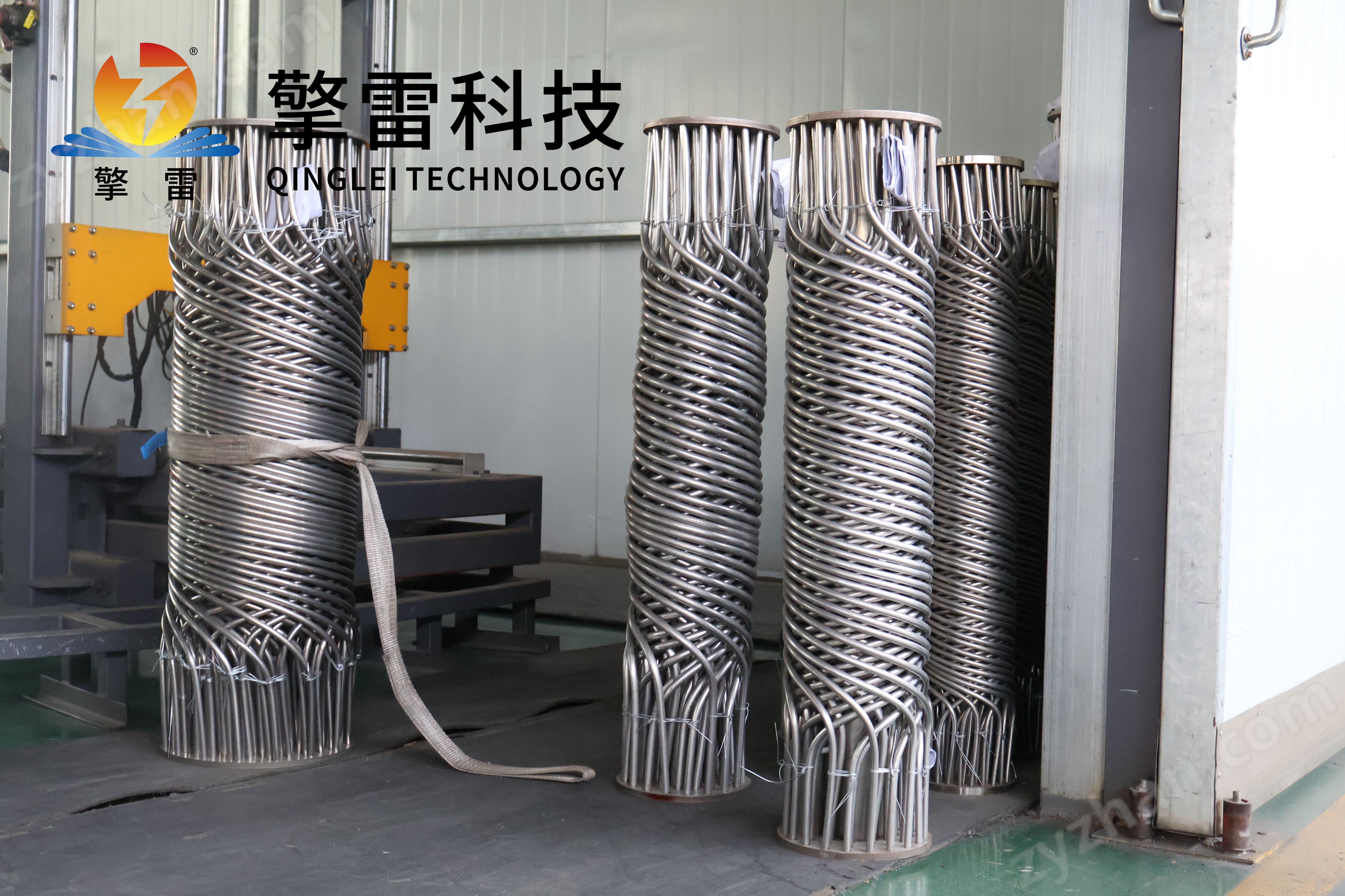

螺旋螺紋管纏繞式熱交換器的核心在于其多層同心螺旋纏繞管束設計。換熱管以3°-20°的螺旋角緊密纏繞在中心筒上，相鄰層纏繞方向相反，通過定距件保持均勻間距，形成復雜的流體通道。這種結構使流體在管內流動時產生強烈的二次環流（Dean渦流），破壞熱邊界層，顯著提升湍流強度。實驗數據顯示，其傳熱系數可達12000-14000 W/(m2·℃)，較傳統列管式換熱器提升30%-50%。

2. 緊湊設計與空間優化

螺旋纏繞結構大幅增加了單位體積的換熱面積，設備體積僅為傳統管殼式換熱器的1/10，重量減輕40%以上。例如，在某50萬噸/年乙烯裝置中，采用螺旋纏繞式熱交換器后，設備占地面積縮小40%，卻能提供更高的換熱效率，顯著節省基建成本。

3. 耐工況與長壽命

設備采用316L不銹鋼、鈦合金或碳化硅復合材料制造，可耐受20MPa高壓與-196℃至800℃的溫度，適應強腐蝕性介質（如含氯、含硫工況）。其年腐蝕速率低于0.01mm，設計壽命達30-40年，遠超傳統設備。例如，在處理具有腐蝕性的醫藥廢水時，鈦合金材質的螺旋纏繞式熱交換器可穩定運行超8年。

化工行業典型應用場景

1. 催化裂化裝置：高溫余熱回收

催化裂化是石油煉制的核心工藝，反應溫度高達500-550℃，產生大量高溫?zé)煔?。傳統換熱器因結垢嚴重、傳熱效率低，導致余熱回收率不足70%。螺旋纏繞式熱交換器通過以下改進實現突破：

高效傳熱：螺旋結構使流體產生強烈湍流，傳熱系數提升至14000 W/(m2·℃)，余熱回收率達92%以上。

抗結垢能力：高流速與光滑管壁協同作用，污垢沉積率降低70%，清洗周期延長至12-18個月。

節能效益：某煉化企業應用后，換熱效率從72%提升至85%，年節約蒸汽1.2萬噸，碳排放減少8000噸。

2. 加氫裂化裝置：替代傳統U形管式換熱器

加氫裂化工藝需在高溫高壓（如12MPa/650℃）下進行，傳統U形管式換熱器因法蘭連接易泄漏，且換熱效率不足。螺旋纏繞式熱交換器通過以下優勢實現替代：

無泄漏設計：全焊接結構消除法蘭連接，泄漏風險降低60%。

緊湊布局：?jiǎn)挝惑w積換熱能力提升3-7倍，設備體積縮小50%，適應空間受限的裝置布局。

高效傳熱：在某加氫裂化裝置中，螺旋纏繞式熱交換器使反應熱回收效率提升30%，年節能費用達240萬元。

3. 乙烯裂解裝置：裂解氣冷凝與能量?jī)?yōu)化

乙烯裂解是化工生產的關鍵環節，裂解氣溫度高達1350℃，需快速冷凝以避免副反應。螺旋纏繞式熱交換器通過以下技術實現高效冷凝：

逆流換熱設計：冷熱流體路徑逆向，溫差利用率提高30%，支持大溫差工況（ΔT>150℃）。

三維湍流協同效應：殼程流體在穿過螺旋管束時形成復雜渦流，湍流程度顯著提升，避免流體“短路"或“死區"。

節能效益：某乙烯裝置應用后，冷凝效率提升40%，乙烯產率增加1.2個百分點，年節約燃料氣用量達50萬噸標煤。

4. 低溫甲醇洗工藝：溶劑回收與能耗降低

低溫甲醇洗是煤氣化工藝中脫除酸性氣體的關鍵步驟，需在-55℃工況下實現98%的CO?氣體液化。螺旋纏繞式熱交換器通過以下改進支持低溫運行：

耐低溫材料：采用316L不銹鋼或鈦合金，確保設備在超低溫下穩定運行。

高效傳熱：螺旋結構使流體在低溫下仍保持高湍流強度，傳熱系數較傳統設備提升40%。

節能效益：某煤化工企業應用后，溶劑回收率提升至98.5%，蒸汽消耗量下降32%，年節約成本超千萬元。

技術創新與未來趨勢

1. 材料創新：突破工況限制

碳化硅-石墨烯復合材料：導熱系數突破300W/(m·K)，抗熱震性提升300%，支持700℃超臨界工況，適用于超臨界CO?發電等場景。

耐氫脆、耐氨腐蝕材料：開發鎳基高溫合金，耐受1200℃超高溫，支持綠氫制備與氨燃料動力系統發展。

2. 結構優化：3D打印與異形纏繞技術

3D打印流道設計：實現復雜管束一體化成型，比表面積提升至800㎡/m3，傳熱效率再提升25%。

異形纏繞技術：通過非均勻螺距纏繞優化流體分布，傳熱效率提升10%-15%，適應多股流換熱需求。

3. 智能化控制：預測性維護與數字孿生

物聯網傳感器與AI算法：實時監測管壁溫度、流體流速及壓力，故障預警準確率達98%，減少非計劃停機時間。

數字孿生技術：構建虛擬設備模型，通過CFD模擬優化螺旋角度，設計周期縮短50%，支持遠程監控與智能調控。

4. 綠色制造：閉環回收與多聯供系統

鈦材閉環回收工藝：鈦材利用率達95%，單臺設備碳排放減少30%。

熱-電-氣多聯供系統：能源綜合利用率突破85%，助力碳中和目標實現。

結論

螺旋螺紋管纏繞式熱交換器憑借其高效傳熱、緊湊布局、耐工況等優勢，已成為化工行業節能降耗的核心裝備。從催化裂化到乙烯裂解，從低溫甲醇洗到綠氫制備，該設備在多個關鍵工藝中實現技術突破，推動化工生產向綠色低碳轉型。未來，隨著材料創新、智能化控制與綠色制造技術的不斷發展，螺旋螺紋管纏繞式熱交換器將進一步拓展應用邊界，為全球化工行業的可持續發展提供關鍵支撐。
