在芯片制造、封裝測試等半導體生產環節中，超純水的水質純度直接決定產品良率——即使1ppt級的雜質殘留，也會在芯片微觀線路上造成缺陷，導致整批晶圓報廢。半導體專用0.5噸/H超純水設備，是專為中小型芯片設計廠、半導體封裝測試企業、晶圓代工廠配套車間、功率器件生產廠定制開發的高純水制備系統，可穩定產出符合SEMI C12標準的18.2MΩ·cm(25℃)超純水，滿足日產能千級晶圓片、萬級功率器件的生產用純水需求，是中小型半導體生產研發場景的高性價比純水解決方案。

這款設備針對半導體行業對超純水的要求設計，采用預處理+二級RO反滲透+EDI電去離子+終端精處理的成熟工藝路線，可完整去除水中懸浮物、膠體、溶解性離子、有機物、微生物、二氧化硅等所有雜質，出水水質穩定滿足SEMI國際半導體行業標準與GB/T 11446.1-2013電子級超純水標準，適配中小型半導體生產與研發場景的用水需求。

一、核心應用場景

0.5噸/H的產水量適配中小型半導體生產與研發場景，可覆蓋全流程用水需求：

中小型晶圓制造與切片加工：滿足中小尺寸晶圓生產過程中切片、研磨、蝕刻、清洗等環節的超純水需求，日處理晶圓產能可達千片級，保障晶圓表面雜質殘留符合工藝要求。

半導體封裝測試環節：適合封裝測試工廠的芯片切割、清洗、塑封前處理等工序用水，可去除水中顆粒物與金屬離子，避免封裝過程中引入雜質影響芯片可靠性。

功率器件與分立器件生產：滿足MOSFET、IGBT等功率半導體生產過程中硅片清洗、擴散、氧化等工藝用水需求，保障器件擊穿電壓、漏電流等關鍵性能指標穩定。

半導體研發與中試環節：適配高校半導體實驗室、芯片設計企業研發中試線、創業型晶圓廠小批量試生產的用水需求，設備占地小、啟動快，可靈活匹配研發產能調整。

光學與光電子半導體生產：可滿足LED芯片、Mini/Micro LED面板、激光芯片等光電半導體生產的玻璃基板、芯片清洗需求，避免顆粒物殘留造成顯示缺陷。

二、核心工藝路線設計

設備針對半導體對水質的要求，采用五級凈化工藝，逐步去除各類雜質，保障最終出水純度：

預處理單元：原水先經過多介質過濾器去除泥沙、懸浮物、膠體，再經過活性炭過濾器吸附水中余氯、大分子有機物，最后通過精密保安過濾器過濾截留5μm以上顆粒物，保護后續反滲透膜不受大顆粒雜質劃傷損壞，延長反滲透膜使用壽命。

一級反滲透（RO）單元：通過高壓泵將預處理水送入一級RO膜組，可去除水中98%以上的溶解性鹽類、99%以上的膠體、有機物、微生物，初步降低水的電導率，為后續凈化降低負荷。

二級反滲透（RO）單元：一級RO出水進入二級RO單元進一步脫鹽，再次去除殘余的離子、二氧化硅與有機物，二級RO出水的電導率可降至0.1μS/cm以下，滿足EDI進水要求。

EDI電去離子單元：利用電場作用進一步去除水中殘余的離子，不需要酸堿再生即可完成連續產水，相比傳統混床工藝更環保，出水電阻率穩定可達17MΩ·cm以上。

終端精處理單元：EDI出水經過拋光混床、紫外線殺菌（185nm波長）、0.05μm終端微孔過濾器，最后去除殘余離子、TOC與微生物，最終產出電阻率穩定在18.2MΩ·cm(25℃)、顆粒數、總硅、金屬離子雜質含量均符合SEMI C12標準的超純水，可直接供給生產用水點。

三、針對半導體行業的核心技術特點

1. 全流程控制雜質，滿足SEM等級水質要求

半導體生產對水中的金屬離子、總硅、顆粒物、TOC的控制要求遠高于普通行業，這款設備做了針對性設計：

針對性雜質去除設計：在二級RO單元加裝了專用脫硅膜片，可將水中總硅含量控制在0.05μg/L以下；終端設置185nm紫外線氧化裝置，將TOC穩定控制在10ppb以內，滿足芯片制造對有機物殘留的要求。

終端高精度過濾：采用0.05μm的進口聚醚砜微孔終端過濾器，可截留所有大于0.05μm的顆粒物，出水顆粒數符合SEMI C12標準，避免顆粒物殘留劃傷晶圓表面。

全鏈路金屬離子控制：所有與產水接觸的管路、罐體、閥件均采用衛生級316L不銹鋼，接頭采用衛生級快裝設計，避免普通碳鋼、PVC材質析出金屬離子，所有出水金屬離子雜質均控制在1ppt以下，制程半導體生產要求。

2. 穩定出水，適配半導體生產連續運行要求

設備采用模塊化設計，核心部件均采用進口品牌，包括美國陶氏/海德能反滲透膜、美國進口EDI模塊、羅門哈斯拋光樹脂，保障設備長期運行穩定性；設置水箱液位連鎖控制、產水水質在線監測功能，當水質不達標時自動回流重新處理，避免不合格水進入生產環節；設備可實現24小時連續穩定產水，滿足半導體工廠連續生產的需求，出水電阻率波動控制在±0.1MΩ·cm以內，水質穩定性遠高于普通超純水設備。

3. 緊湊模塊化設計，適配中小型場地布局

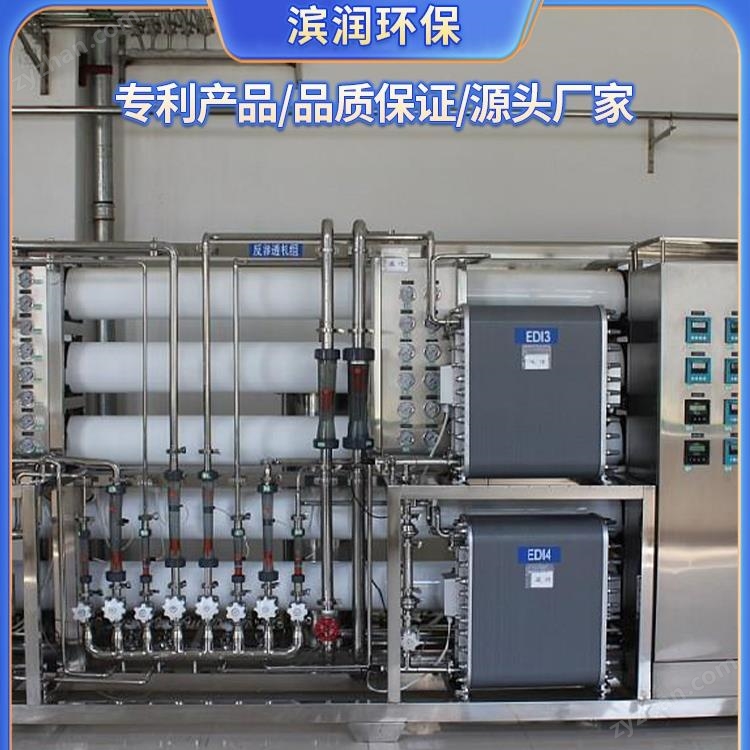

針對中小型半導體車間、研發中試線場地有限的特點，0.5噸/H半導體超純水設備采用集成模塊化設計，將預處理、反滲透、EDI、精處理單元整合在一體式機架上，整機占地僅約8平方米，不需要大型土建基礎即可安裝，可靈活布置在車間角落或潔凈廠房?jī)?nèi)，大大降低了場地改造成本。

4. 智能管控，滿足半導體生產追溯要求

設備采用PLC+觸摸屏全自動控制系統，所有關鍵指標（進水壓力、產水電阻率、TOC、電導率、流量）均實現實時在線監測，數據可存儲1年以上，支持導出打印，滿足半導體工廠對生產公用工程數據追溯的要求；設置自動清洗、自動報警功能，當反滲透膜結垢、濾芯需要更換時自動提示，支持遠程故障診斷，降低運維管理難度；還可對接工廠MES系統，實現全廠公用工程統一管控。

5. 低運行成本，節能環保

相較于傳統全混床工藝，該設備采用RO+EDI的主體工藝，不需要頻繁酸堿再生，減少了化學藥劑消耗與廢水排放，運行成本降低約40%；設備配備變頻高壓泵，可根據產水需求自動調節功率，降低無用能耗，單位產水能耗僅約0.8kWh/噸，長期生產可有效降低運行成本。

四、配套服務與合規支持

這款半導體專用0.5噸/H超純水設備出廠前已完成整機水質測試與性能調試，到場后7個工作日即可完成安裝調試投入運行；廠商可提供全套合規驗證文件，包含設計確認、安裝確認、運行確認、性能驗證文件，出水水質可提供第三方檢測報告，滿足半導體工廠合規審核要求；同時提供從原水水質檢測、工藝設計、安裝調試、人員培訓、定期維護、濾芯耗材更換在內的全流程服務，可根據生產擴產需求預留升級空間，是中小型半導體生產研發企業的可靠超純水解決方案。

整機設計壽命15年，核心膜組件使用壽命可達3-5年，正常運維下可長期穩定保障出水水質，滿足半導體生產對公用工程可靠性的要求。
