衛生級不銹鋼316L快裝一體式U型三通隔膜閥，又稱衛生級隔膜閥或衛生級U型隔膜閥，是一種用于制藥、食品、啤酒、乳品飲料等衛生級流體管路配套的閥門 。閥體通常采用不銹鋼316L材料一體式鑄造，內外表面經高精度拋光處理，可安裝于任何位置。其隔膜片符合FDA等機構的安全標準，材質有EPDM、PTFE等

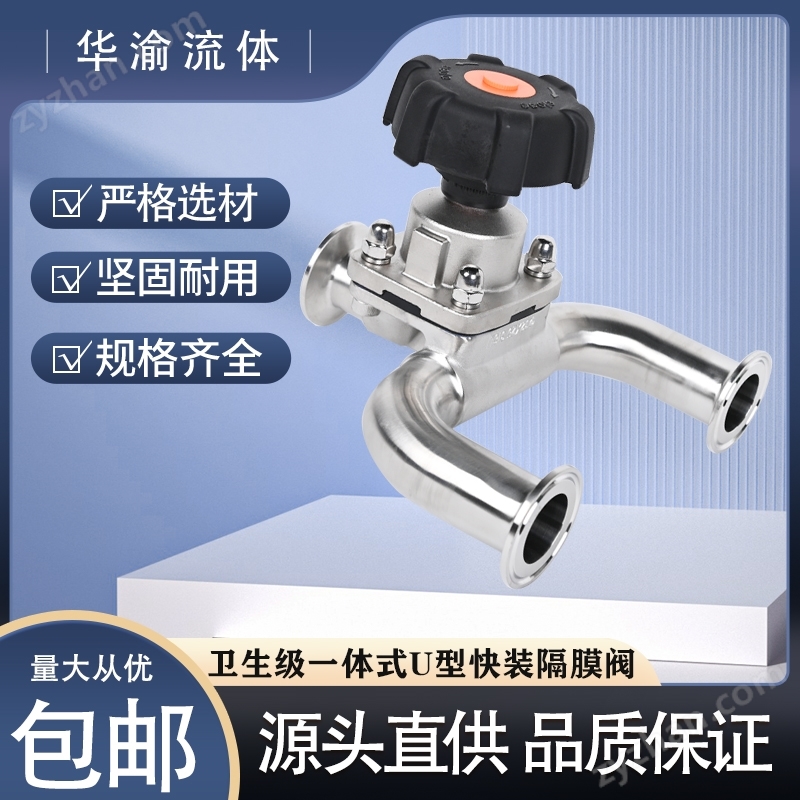

衛生級不銹鋼316L快裝一體式U型三通隔膜閥
概述與定義
U型三通隔膜閥是一種衛生級閥門，又稱衛生級隔膜閥、三通隔膜閥。
閥體為一體式鑄造，采用U型三通設計，旨在消除流體滯留區，避免細菌滋生。產品內外表面經過高精度拋光處理（如Ra≤0.4μm或更高），達到衛生級要求。閥體材質通常采用不銹鋼304、304L、316、316L等。
U型三通隔膜閥廣泛應用于制藥、食品、啤酒、乳品飲料、化妝品、生物工程、水處理等需要高潔凈度或無菌環境的行業。
符合DIN、ISO、IDF、3A、SMS、BPE等多種國際衛生標準。
結構與工作原理
U型三通隔膜閥主要由閥體、隔膜（膜片）、閥桿、執行機構及連接部件組成，其核心是采用一體式鑄造的U型三通閥體設計。
閥體通常采用不銹鋼304、316、316L等材質，經精密鑄造和拋光處理，形成光滑流道。隔膜作為關鍵密封件，常用材料有EPDM（三元乙丙橡膠）、PTFE（聚四氟乙烯）、硅膠或EPDM+PTFE復合層等，以滿足不同溫度、介質和衛生標準的要求。執行機構提供手動、氣動、電動等多種驅動方式，連接接口包括焊接、卡箍（快裝）、螺紋、法蘭等。
與直通隔膜閥相比，U型三通閥體設計能減少焊縫數量，消除因出料口產生的流體滯留區，降低細菌滋生風險，有利于介質自動排空和CIP/SIP（在線清洗/滅菌）流程，且結構緊湊，占用空間小。
其工作原理是通過閥桿的上下運動帶動隔膜產生形變。當閥桿處于上位時，隔膜向上彎曲，流路開啟；當閥桿向下運動時，隔膜被壓緊在閥座密封區，流路關閉。閥體和膜片的緊密配合確保了管道內部與外部環境隔離，適用于無菌過程。

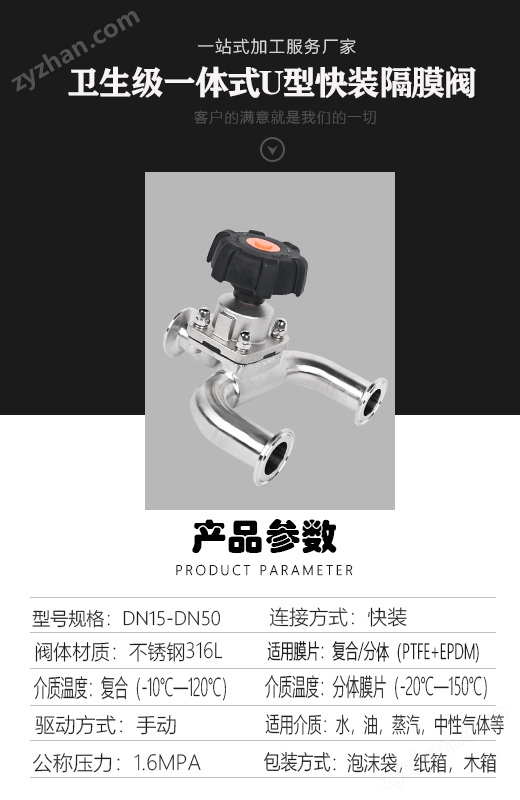

閥體材質主要為SUS304、SUS316、SUS316L。隔膜材質包括EPDM、PTFE、硅膠、FPM(Viton)、EPDM+PTFE復合層等。工作壓力常為0~1.6MPa (PN1.0-1.6)。工作溫度根據隔膜材料不同，范圍通常在-20°C至150°C之間（例如EPDM: -10~130°C，PTFE+EPDM: -10~150°C）。公稱通徑常見DN15-DN100 (1"-4")。內外表面可進行機械或電解拋光，光潔度可達Ra≤0.4μm甚至0.25μm。
安裝前需仔細核對管路運行條件是否與閥門規定使用范圍相符，并清洗內腔。手動操作時不得借助輔助杠桿。閥門應存放在干燥通風的室內，兩端通道必須封口，且啟閉件應處于微開啟狀態。

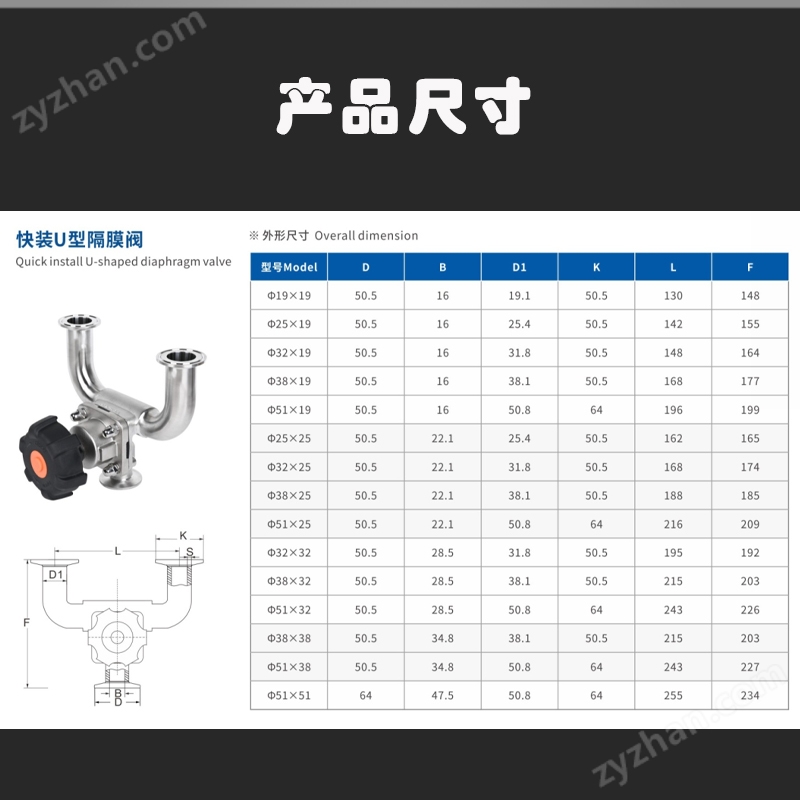

技術參數與規格
U型三通隔膜閥的公稱通徑范圍覆蓋DN15至DN100，亦有DN10至DN200的規格可選。其公稱壓力常見為PN1.0至PN1.6 MPa。閥體材質主要為不銹鋼，常見有SUS304、SUS304L、SUS316、SUS316L等。隔膜材質根據介質特性與溫度要求選擇，主要有三元乙丙橡膠（EPDM）、聚四氟乙烯（PTFE）、硅膠（SI）、氟橡膠（FPM/Viton）以及EPDM與PTFE復合膜片等。
閥門的工作溫度范圍取決于隔膜材質，例如EPDM隔膜適用溫度約為-10℃至80℃或130℃，PTFE隔膜可達150℃，低工作溫度可至-20℃。其連接方式包括快裝（卡箍）、焊接、螺紋、法蘭等，以滿足不同管路系統需求 。驅動方式可分為手動、氣動與電動。閥體內表面通常經過機械或電解拋光處理，光潔度可達Ra≤0.4μm，高要求場合可達Ra≤0.25μm 。
該閥門適用于水、中性氣體、水蒸氣、弱酸弱堿溶液、食品添加劑、高純介質及含顆粒介質等多種流體。主要應用于制藥、啤酒、食品、乳品飲料、化妝品、化工、水處理及生物工程等領域。產品制造需符合DIN、SMS、ISO、IDF、3A、RJT、DS、BS、BPE、GB等多種行業標
