SWP-SSR系列智能記錄儀

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質代理商

所在地南京市

在線詢價 收藏產品

聯系方式：陳經理查看聯系方式

更新時間：2025-02-13 07:23:17瀏覽次數：142次

聯系我時，請告知來自制藥網

產品分類 品牌分類

暫無信息

南京昌暉自動化儀表有限公司

經營模式：代理商

商鋪產品：1166條

所在地區：江蘇南京市

聯系人：陳經理（銷售）

詢價 給他留言

產品簡介

SWP-SSR系列智能記錄儀表產品概述一、SWP-SSR系列無紙記錄儀表簡介　　SWP-SSR系列智能無紙記錄儀表是本公司總結數字儀表制造的多年經驗，廣泛研究國外xj****產品，結合中國工業現場應用的特點而研制的***新一代的智能儀表

詳細介紹

SWP-SSR系列智能記錄儀表產品概述

一、SWP-SSR系列無紙記錄儀表簡介

　　SWP-SSR系列智能無紙記錄儀表是本公司總結數字儀表制造的多年經驗，廣泛研究國外xj****產品，結合中國工業現場應用的特點而研制的***新一代的智能儀表。

　　SWP-SSR系列智能無紙記錄儀表集中采用多項xj****技術，大大提高了運行的穩定性和可靠性。

　　SWP-SSR系列智能無紙記錄儀表的外觀和結構在原有的基礎上作了較大的改進，為用戶的安裝和維修帶來更大的方便。

　　SWP-SSR系列智能無紙記錄儀表作為工業過程自動化系統中的檢測和控制產品，在國防、鋼鐵、電力、石化、機械、制藥、紡織、冶金、印染等行業中得到廣泛應用。

　　SWP-SSR智能無紙記錄儀在設計上吸納了當今電腦的結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，采用了大屏幕液晶圖形顯示板作為顯示器；軟件上引入中文WINDOWS的框架思路，采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的性，成功地在體積為144×144×250 mm 的殼體中集成了能實現多回路參數監測，同屏/分屏顯示多組數字與圖文曲線，內含大容量數據記錄存儲空間的具有流量/熱能積算的多功能儀表。

　　SWP-SSR智能無紙記錄儀在人機操作與觀察界面上都對傳統的機械式記錄儀做了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量過程和結果，以明確的中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器替代傳統的記錄筆與紙，克服了機械式記錄儀種種弊端與耗材費用，簡潔直觀地給人以"智能"的感受。

二、SWP-SSR系列無紙記錄儀表特點

1. 多功能的顯示畫面：

　　儀表面板配置

2. 便捷的操作界面：

　　　　快捷的中文菜單，提示用戶逐級完成參數設定。

　　　　豐富的圖形畫面，提供需要顯示的參數組合。

　　　　輕觸式面板按鍵，方便用戶進行各種的操作。

3. 高容量的存儲空間：

容量（Mb）	記錄間隔(S)	通道數	大約可記錄天數(天)
4(出廠基本配置)	1	1	5.3
		2	2.6
		4	1.3
		8	0.66
		16	0.33
	240	1	1274
		2	637
		4	318
		8	159
		16	79
8	1	1	11.3
		2	5.6
		4	2.8
		8	1.4
		16	0.7
	240	1	2730
		2	125
		4	682
		8	341
		16	170

★ 注：存儲空間可擴展到12M，***多150萬個存儲數據記錄點，滿足***長達1000天的記錄數據存儲需求。
數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關。

4. 快速的通訊速率：

　　設有標準雙向串行通訊口，能以高達成57600pbs的速率與上位機或其它相關的設備進行數據交換。

5. 靈活的附加功能：

　　通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口等。

6. 強大的記錄追憶功能：

　　可單步追憶可自動連續追憶（追憶速度分20檔可調）

　　可按時間查詢追憶可通過移動定位軸來查看歷史數據及曲線

三、SWP-SSR系列無紙記錄儀表技術參數

輸入信號

輸入回路	***多16路(注1）
模擬量	熱電偶：標準熱電偶--B、S、K、E、J、T、WRe等
	電阻：標準熱電阻--Pt10、Pt100、Cu50、Cu100等
		遠傳壓力電阻--30～350W等
	電流：0～10mA、4～20mA、0～20mA等--輸入電阻<500W
	電壓：0～5V、1～5V、mV等--輸入阻抗>250KW
開 關 量	脈沖信號：波形--矩形、正弦或三角波
	輻度--大于4V（或根據用戶要求任定）
	頻率--0～10KHz（或根據用戶要求任定）

輸出信號

模擬量輸出	DC 0～10mA（負載電阻< 750W） DC 4～20mA（負載電阻<500W）
開關量輸出	DC 0～5V（負載電阻≥250KW） DC 1～5V（負載電阻≥250KW）
	繼電器控制輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
	可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A
	固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～24V/30mA
通訊輸出	接口方式--標準串行雙向通信接口：RS-485，RS-232等
	波特率--300pbs～28.8k bps 內部自由設定
饋電輸出	DC24V，負載<30mA

特性

測量精度	±0.2%FS±1字或 ±0.5%FS±1字
分辨率	±1字
測量范圍	-1999～9999字
內存容量	1MB（可擴充到2MB）
記錄間隔	可選 1s，2s，4s，8s，10s，20s，40s，1m，2m或4m
顯示方式	大屏幕帶背光LCD同屏或分頁顯示
顯示內容	中文菜單實時動態曲線歷史曲線追憶數字光柱圖表狀態
控制/報警	繼電器ON/OFF帶回差（用戶可自由設定）
溫度補償	0～50℃數字式溫度自動補償
控制算法	位式控制或PID控制
參數設定	中文菜單提示面板按鍵設定設定值斷電后長久保存設定值密碼鎖定
保護方式	輸入回路斷線報警（熱電偶或電阻輸入時）繼電器輸出狀態LCD指示
	輸入超/欠量程報警，電源電壓欠壓自動復位，.工作異常自動復位（Watch Dog）

使用環境

環境溫度	0～50℃
相對濕度	≤85RH 避免強腐蝕氣體
供電電壓	AC90～260V--開關電源
功耗	≤15W

★ 通訊方式：

代碼	0	2	8
通訊方式	無通訊	RS-232	RS-485

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格

★ SCR--可控硅過零觸發脈沖輸出 SSR--固態繼電器控制輸出

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入分度號表

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5 V開方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5 V開方
03	K	07	WRe	12	4～20 mA	16	4～20mA開方
04	E	08	Pt100	13	0～10 mA	17	0～10mA開方

★ 　報警方式：

代碼	N	H	L	G	A
報警方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警

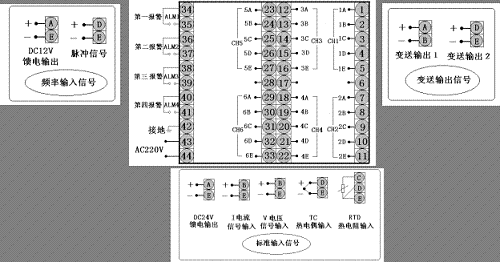

★ 接線圖

★ 注：CH1～CH6為通道1～通道6輸入接線柱。(以上的接線圖是以6通道全切換輸入為例)

★注1：當通道數為1～6路時，儀表輸入分度號可全切換；6路以上時，儀表分度號不可切換，請注明輸入分度號類型。輸入信號為熱電阻時，***多做到12通道輸入，輸入信號為熱電偶或標準信號時，***多做到16路通道輸入。如做4路輸出，輸入通道只可做4路全切換，有特殊要求，請。

★ 該儀表***多可帶4路電壓/電流輸出。即OUT1：5A(+),5B(-)；OUT2：5D(+),5E(-)；OUT3：6A(+),6B(-)；OUT4：6D(+),6E(-)。
