Q41F46襯氟球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地上海

在線詢價 收藏產品

聯系方式：胡經理查看聯系方式

更新時間：2025-03-25 07:16:05瀏覽次數：102次

聯系我時，請告知來自制藥網

產品分類 品牌分類

  減壓閥
  止回閥
  調節閥
  閘閥
  截止閥
  球閥
  電磁閥
  過濾器
  液面計
  隔膜閥、管夾閥
  阻火器、呼吸閥
  排氣閥
  放料閥
  平衡閥
  水力控制閥
  安全閥
  疏水閥
  襯氟閥
  旋塞閥
  蝶閥
  插板閥

暫無信息

上海精藝閥門制造有限公司

經營模式：生產廠家

商鋪產品：257條

所在地區：上海上海市

聯系人：胡經理（經理）

詢價 給他留言

產品簡介

概述球閥基本系列為Q41F46型，可分為對分（二片）式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：1.采用FEP襯里層的球閥,具有的化學穩定性,可以適用除熔融堿金屬和元素氟，以外其它任何強腐蝕性質

詳細介紹

概述

球閥基本系列為Q41F46型，可分為對分（二片）式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用FEP襯里層的球閥,具有的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5.兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
二、設計規范
遵循GB 12237/API 608 /API 6D 標準。
三、手動、蝸輪傳動、氣動、電動

基本型號

手動	Q41F 3	蝸輪	Q341F 3
	Q41F 46		Q341F 46
氣動	Q641F 3	電動	Q941F 3
	Q641F 46		Q941F 46

技術規范

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P 8	R 8	R 3	R 3
1	閥體/閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

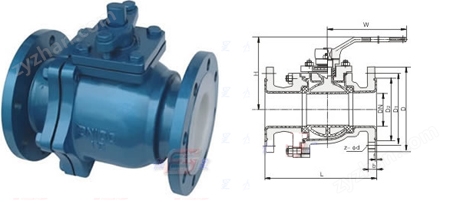

主要外型和連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	W	Do(蝸輪)	H	WT(Kg)
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	11/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210
PN1.6MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	21/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	350		185	19
100	4	280	215	180	155	3	24	8-Φ18	400		195	33
125	5	320	245	210	185	3	26	8-Φ18	500		210	58
150	6	360	280	240	210	3	28	8-Φ23		200	450	93
200	8	457	335	295	265	3	30	12-Φ23		240	490	155
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	21/2	220	180	145	120	3	22	8-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	300		185	19
100	4	280	230	190	160	3	24	8-Φ23		200	195	33
125	5	320	270	220	188	3	28	8-Φ25		200	210	58
150	6	360	300	250	218	3	30	8-Φ25		200	450	93

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	W	Do(蝸輪)	H	WT(Kg)
DN（mm）	NPS （inch）	Class 150Lb
15	1/2	108	89	605	35	2	11	4-Φ15	120		80	2.5
20	3/4	117	98	70	43	2	11	4-Φ15	140		90	3
25	1	127	108	79.5	51	2	12	4-Φ15	160		100	4.5
32	11/4	140	117	89	64	2	13	4-Φ15	160		110	5.7
40	11/2	165	127	98.5	73	2	15	4-Φ15	200		120	9.5
50	2	178	152	120.5	92	3	16	4-Φ19	250		135	15
65	21/2	190	178	139.5	105	3	18	4-Φ19	300		145	19
80	3	203	190	152.5	127	3	19	4-Φ19	350		185	30
100	4	229	229	190.5	157	3	24	8-Φ19	400		95	58
125	5	(254)	254	216	186	3	24	8-Φ22	500		210	93
150	6	394	279	241.5	216	3	26	8-Φ22		200	450	155
200	8	457	343	298.5	270	3	29	8-Φ22		240	490	210
Class 300Lb
15	1/2	140	95	66.5	35	2	15	4-Φ15	140		90	3
20	3/4	152	117	82.5	43	2	16	4-Φ19	140		100	4
25	1	165	124	89	51	2	18	4-Φ19	160		120	6
32	11/4	178	133	98.5	64	2	19	4-Φ19	200		135	8
40	11/2	190	156	114.5	73	2	21	4-Φ22	250		150	11
50	2	216	165	127	92	2	23	8-Φ19	300		165	17
65	21/2	241	190	149	105	2	26	8-Φ22	350		180	23
80	3	283	210	168.5	127	2	29	8-Φ22	350		195	33
100	4	305	254	200	157	2	32	8-Φ22	400		215	63
125	5	381	279	235	186	2	35	8-Φ22	500		240	115
150	6	403	218	270	216	2	37	12-Φ22		200	460	165
200	8	502	381	330	270	2	42	12-Φ25		240	495	225
250	10	533	406	362	324	3	31	16-Φ29		280	550	295
300	12	648	521	451	381	2	51	16-Φ32		320	610	305
