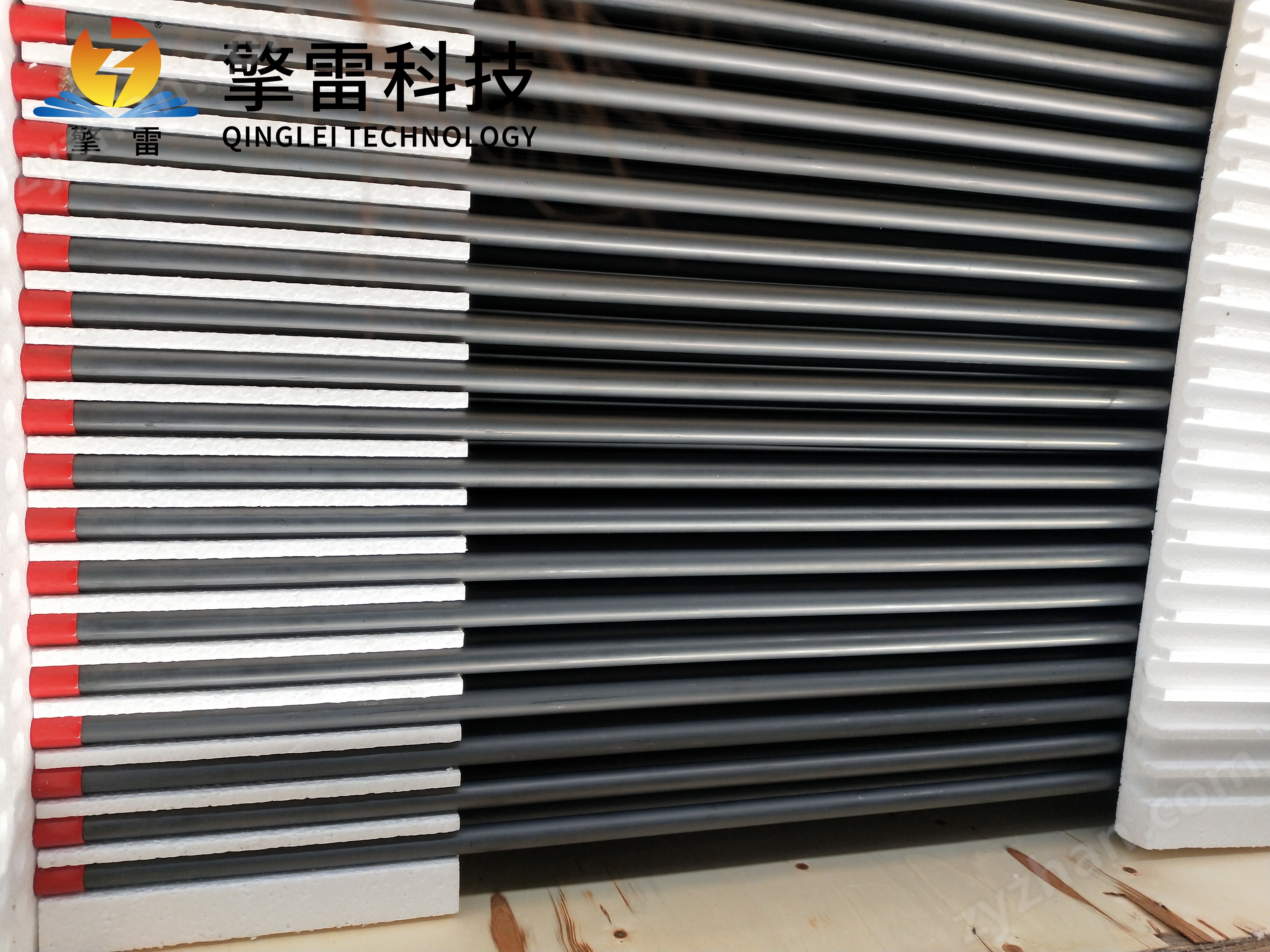

金屬酸洗碳化硅換熱裝置浮頭結構

金屬酸洗碳化硅換熱裝置浮頭結構：創新設計與工業應用

引言

金屬酸洗工藝是去除金屬表面氧化層、提升材料性能的關鍵環節，廣泛應用于石油、化工、冶金等行業。然而，傳統金屬換熱設備在強酸、高溫及高腐蝕性環境下，常面臨泄漏、腐蝕及熱效率低下等問題，導致能源浪費嚴重、維護成本高昂。金屬酸洗碳化硅換熱裝置的出現，以其優異的材料特性與浮頭結構創新，成為解決高溫強腐蝕環境熱交換難題、實現工業節能的核心裝備。

浮頭結構：熱應力動態消除的創新設計

核心設計原理

浮頭結構是金屬酸洗碳化硅換熱裝置的核心創新，其設計原理通過“自由浮動機制"與“雙密封系統"實現熱應力動態補償與密封可靠性優化。浮頭端由浮動管板、鉤圈法蘭和浮頭蓋組成，管束一端與固定管板焊接，另一端通過浮動管板與鉤圈連接。當管束與殼體因溫差產生不同膨脹量時，浮頭端可沿軸向自由伸縮（伸縮量達12mm），避免傳統固定管板式換熱器因熱應力導致的變形或泄漏。

密封可靠性保障

鉤圈法蘭采用對開式設計，管板外徑與鉤圈內徑間隙控制在0.2-0.4mm，螺栓上緊后間隙消失，形成均勻密封壓力。在10MPa設計壓力下，泄漏率低于0.001mL/s，遠優于行業標準。此外，部分設計采用雙O形環密封結構，形成獨立腔室，即使單側密封失效，內腔氮氣保護與外腔壓力傳感器可立即觸發報警，防止冷熱流體混合。例如，在疫苗生產中，此設計使滅菌溫度穩定性提升30%，超調量控制在±0.2℃范圍內。

熱應力降低技術

通過化學氣相沉積（CVD）在管板表面形成0.2mm碳化硅涂層，消除與不銹鋼基材的熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%。在中藥提取液冷卻中，該設計使傳熱效率提升25%，年運維成本降低40%。

碳化硅材料：工況下的性能保障

耐高溫性能

碳化硅（SiC）作為第三代半導體材料，其熔點高達2700℃，可在1600℃環境下長期穩定運行，短時耐受溫度甚至突破2000℃。這一特性使其能夠輕松應對金屬酸洗工藝中高溫酸洗溶液（80-120℃）及工況（如煤氣化裝置中1350℃合成氣急冷沖擊），避免傳統金屬設備因熱震導致的裂紋和泄漏風險。

耐腐蝕性能

碳化硅對濃硫酸、王水、磷酸等強腐蝕介質呈化學惰性，年腐蝕速率<0.005mm，較316L不銹鋼耐蝕性提升100倍。在硝酸-混合酸液（硝酸15%、3%）中，設備連續運行3年無泄漏，壽命較傳統石墨設備提升5倍。在氯堿工業中，替代鈦材設備后，設備壽命從5年延長至15年，維護成本降低75%。

高熱導率

碳化硅的熱導率達120-270W/(m·K)，是銅的2倍、不銹鋼的5倍。這一特性使其在相同換熱效率下，可減少換熱面積，縮小設備體積，降低空間占用與材料成本。同時，高熱導率確保熱量快速從高溫側傳遞至低溫側，提高熱交換效率。例如，在丙烯酸生產中，蒸汽消耗量降低25%，系統能效提升18%。

結構優化：提升傳熱效率與適應性的關鍵

螺旋纏繞管束設計

采用螺旋纏繞設計，管程路徑延長2-3倍，換熱面積增加40%-60%。表面螺紋結構使湍流強度提升3-5倍，傳熱系數較傳統金屬設備提高30%-50%。例如，在煤化工氣化爐廢熱回收中，碳化硅換熱器承受1350℃高溫合成氣沖擊，廢熱回收效率超85%，顯著降低了能源消耗。

雙管板密封系統

通過碳化硅-金屬梯度結構解決熱膨脹差異，結合雙密封O形環與U型槽插入式密封技術，實現管程與殼程流體的隔離，泄漏率低于0.01%/年。這一設計在氯堿工業中表現出色，使設備連續運行3年無泄漏，壽命較傳統石墨設備提升5倍，維護成本降低60%。

模塊化設計

支持10-500m2傳熱面積擴展，通過優化流體螺旋流動路徑降低壓降20%。模塊化設計便于設備的安裝、維護和擴展，適應不同規模金屬酸洗線的需求。例如，某鋼鐵企業酸洗線改造項目中，模塊化設計使設備處理量提升3倍，年節約蒸汽成本超百萬元。

應用場景：全流程覆蓋與定制化解決方案

高溫酸洗溶液冷卻

在金屬酸洗工藝中，碳化硅換熱裝置可快速冷卻高溫酸洗溶液，縮短工藝周期，提升生產線效率。例如，在鋼鐵酸洗線中，設備將80℃廢酸冷卻至40℃以下，年節約蒸汽成本超百萬元。

余熱回收與利用

回收酸洗過程中的余熱，用于預熱酸洗溶液或加熱其他工藝流體，降低能耗。某鋼鐵企業余熱回收項目中，設備年節約標煤超萬噸，減排CO?當量超10萬噸。在低溫酸洗工藝中，設備將酸液加熱至60-80℃，提升反應速率。例如，在汽車彈簧、高強度螺栓的酸洗中，非金屬材質避免氫原子滲入，零件氫脆發生率降低90%。

高精度溫度控制

在電子元器件銅引線框架酸洗中，設備溫度波動控制在±0.5℃，確保表面光潔度達到Ra0.2μm，滿足高精度加工需求。在鋁型材酸洗中，設備承受（5%）與硝酸（10%）混合酸液，表面粗糙度Ra≤0.4μm，避免鋁材過腐蝕。

工況應用

在磷酸濃縮工藝中，高溫熱介質（如飽和蒸汽、導熱油）在殼程流動，低溫稀磷酸在管程流動，熱量通過碳化硅換熱管管壁傳遞，使稀磷酸溫度升高、水分蒸發。某企業采用該設備后，換熱效率從68%提升至82%，年節約蒸汽1.2萬噸。在磷酸冷卻環節，設備將濃縮后高溫磷酸冷卻至常溫儲存，滿足食品級磷酸生產的衛生標準。表面光滑度達Ra0.2μm，抗結垢性使污垢沉積率較金屬降低70%，傳熱效率衰減周期延長至5年以上。

經濟效益：全生命周期成本優勢

初始投資與長期收益

盡管碳化硅換熱裝置初期投資較傳統設備高20%-30%，但通過長壽命設計（>10年）攤薄成本。例如，某化工廠硫酸濃縮裝置采用該技術后，設備壽命從3年延長至10年，年維護成本減少40%。在電力行業中，設備使機組熱耗率下降5%，年增發電量800萬kW·h。

維護成本降低

碳化硅材料年腐蝕速率<0.005mm，維護周期延長至5年以上，年維護成本降低60%-75%。例如，某化工廠廢水處理系統采用碳化硅換熱器后，維護成本降低75%，提高了生產效益。

能源節約與減排

以100m3/h廢水處理規模為例，碳化硅設備熱回收效率提升30%-50%，年節能標煤可達數千噸，直接經濟效益顯著。在鋼鐵酸洗線中，碳化硅換熱器回收80℃廢酸余熱，用于預熱新酸液，系統熱效率提升35%，年節約蒸汽成本超百萬元，同時減少了蒸汽生產過程中的碳排放。

未來趨勢：材料科學與智能技術的融合

材料創新

研發石墨烯/碳化硅復合材料，導熱系數有望突破300W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。納米涂層技術實現自修復功能，設備壽命延長至30年以上，進一步降低全生命周期成本。

結構優化

采用3D打印流道技術，實現定制化設計，比表面積提升至500m2/m3，傳熱系數突破12000W/(m2·℃)。微孔碳化硅結構增大比表面積，強化傳熱效率。開發異形纏繞技術，通過非均勻螺距纏繞優化流體分布，傳熱效率再提升10%-15%。

智能升級

集成物聯網傳感器與AI算法，實現遠程監控、故障預警（準確率>98%）及自適應調節，節能率達10%-20%。數字孿生技術構建設備三維模型，集成溫度場、流場數據，實現剩余壽命預測，預測性維護準確率>98%，支持無人值守運行。

結論

金屬酸洗碳化硅換熱裝置憑借其優異的材料特性與浮頭結構創新，正在重塑高溫強腐蝕工況下的工業熱交換范式。從鋼鐵酸洗線的高效冷卻到磷酸濃縮工藝的余熱回收，從汽車零部件的酸洗加工到電子元器件的高精度制造，其應用貫穿金屬酸洗全產業鏈，推動能源利用率提升與碳中和目標實現。隨著材料科學、智能控制及綠色制造技術的不斷突破，金屬酸洗碳化硅換熱裝置將在全球工業中發揮更加重要的作用，為可持續發展提供堅實支撐。
