化工行業碳化硅換熱設備結構

化工行業碳化硅換熱設備結構解析：工況下的高效傳熱與耐久性設計

一、核心結構組成

化工行業碳化硅換熱設備以碳化硅陶瓷為核心傳熱介質，結合金屬外殼與密封系統，形成耐高溫、耐腐蝕、高導熱的復合結構。其核心部件包括：

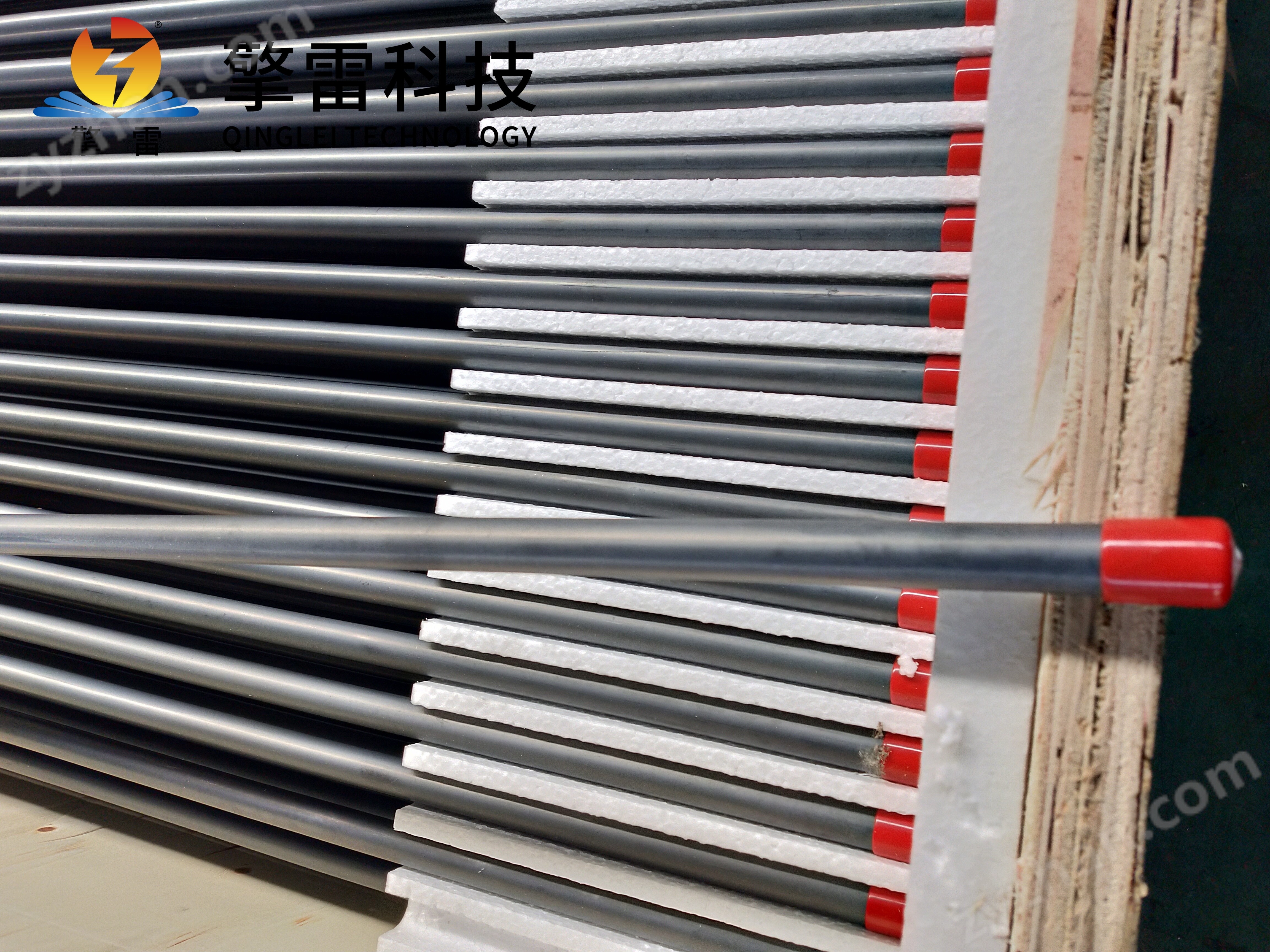

管束/板片

材料：采用高純度碳化硅陶瓷制成，通過激光雕刻微通道（直徑0.5-2mm）或三維螺旋流道設計，比表面積提升至500㎡/m3，傳熱系數達3000-5000W/(㎡·℃)，較傳統金屬換熱器提升3-5倍。

功能：作為熱交換的核心介質，碳化硅的高導熱性（120-270W/(m·K)）和耐腐蝕性（年腐蝕速率<0.01mm）確保設備在強酸、強堿、高溫環境下長期穩定運行。

殼體

材料：通常選用316L不銹鋼或Inconel 625合金，內部設置防腐層，承受高溫高壓（設計壓力達12MPa）。

功能：保護內部碳化硅管束，同時通過防腐層延長設備壽命。

管板

設計：通過化學氣相沉積（CVD）形成0.2mm碳化硅涂層，消除熱膨脹系數差異（碳化硅4.2×10??/℃，不銹鋼16×10??/℃），結合鉬網增強層，熱應力降低60%。

功能：避免因熱膨脹差異導致的管板焊縫泄漏，提升設備運行穩定性。

密封結構

雙管板-雙“O"型圈結構：第一管板為金屬基體襯PFA或PTFE（厚度≥3.5mm），第二管板為標準“O"型圈密封，通過壓緊套實現零泄漏（泄漏率<0.01%/年）。

U型槽插入式密封：用于高溫?zé)煔庥酂峄厥請鼍?，空氣漏氣率低?%。

功能：確保熱流體（管程）與冷流體（殼程）有效隔離，防止介質串漏。

輔助結構

螺旋折流板：通過螺旋狀流道設計強化湍流效果，降低壓降20%-30%。

梯度膨脹節：采用碳化硅-金屬復合結構，解決熱膨脹差異，適應溫度驟變工況（如間歇式反應釜）。

功能：優化流體流動路徑，提升傳熱效率，同時減少熱應力對設備的影響。

二、結構類型與適配場景

根據化工行業不同工況需求，碳化硅換熱設備衍生出多種結構類型，各具技術優勢：

管殼式換熱器

特點：碳化硅管束與金屬外殼復合，兼顧耐腐蝕性與承壓能力。

類型：

固定管板式：適用于無溫差應力工況，結構簡單。

浮頭式：一端管板可自由浮動，便于清洗，適配溫差較大場景。

U型管式：換熱管呈U型，補償熱膨脹，適用于高溫高壓工況。

案例：某煉油廠采用纏繞式螺旋管換熱器替代傳統U形管式換熱器，減少法蘭數量，降低泄漏風險；乙烯裂解裝置中，設備承受1350℃高溫沖擊，換熱效率從68%提升至82%。

板式換熱器

特點：多層碳化硅薄板疊加，換熱面積密度達500-800m2/m3，傳熱效率高。

設計：機械密封設計支持板片間可拆卸清理，避免管程堵塞，適配醫藥化工、食品加工等潔凈度要求高的領域。

擴展性：模塊化設計支持傳熱面積靈活調整，適配小批量、多品種生產需求。

案例：某化工廠冷卻系統中，碳化硅板式換熱器將設備壽命從2年延長至12年，年維護成本降低40%。

螺旋纏繞管式換熱器

特點：換熱管以3°-20°螺旋角反向纏繞，形成多層立體傳熱面，單臺設備傳熱面積可達5000m3。

機制：三維傳熱機制結合傳導、對流與輻射，綜合效率提升127%；自清潔功能通過螺旋結構產生≥5m/s2離心力，污垢沉積率降低70%。

案例：垃圾焚燒煙氣處理中，排放達標率100%，年節約標煤2.5萬噸。

三、結構創新與性能提升

材料復合技術

碳化硅-金屬復合結構：結合金屬的韌性與碳化硅的耐腐蝕性，降低成本。例如，某企業通過減少碳化硅用量，使設備成本降低30%-40%。

碳化硅-石墨烯復合：導熱系數提升20%，強化輻射傳熱能力，適配第四代核反應堆冷卻系統。

制造工藝升級

3D打印技術：實現近凈成型，減少材料浪費，制造復雜流道結構（如微通道直徑<1mm）。

連續燒結工藝：替代間歇燒結，提升產能，推動規模化生產。

智能控制集成

物聯網傳感器與AI算法：實時監測管束熱應力、流體壓降等參數，故障預警準確率>98%，維護成本降低80%。

數字孿生系統：構建設備三維模型，預測性維護準確率>98%，綜合能效提升12%。

四、應用場景與價值體現

碳化硅換熱設備憑借其耐高溫、耐腐蝕、高導熱等核心優勢，廣泛應用于化工、新能源、冶金、環保等領域：

化工領域

硫酸轉化工段：實現SO?到SO?的高效換熱，轉化率提升3%，單套裝置年增效千萬元。

氯堿工業：在濕氯氣環境中連續運行5年，腐蝕量低于0.2mg/cm2，遠超哈氏合金標準。

氟化工：處理含氟介質時，設備長期穩定運行，避免傳統金屬設備被腐蝕。

新能源領域

PEM電解槽水蒸氣冷凝：冷凝效率達95%，產出水純度超過18MΩ·cm。

70MPa加氫站冷卻：能耗降低40%，加注時間縮短30%。

光伏多晶硅生產：在1200℃高溫環境下穩定運行，提升生產效率。

冶金與環保領域

高爐煤氣余熱回收：噸鋼能耗降低15-20千瓦時，熱回收率不低于30%。

垃圾焚燒尾氣處理：二噁英排放降低90%，余熱發電效率提升18%。

煙氣脫硫裝置：煙氣溫度從120℃降至50℃，脫硫效率提升15%，年節蒸汽量超萬噸。
