整體式絕緣接頭

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地

在線詢價 收藏產品

聯系方式：李東杰查看聯系方式

更新時間：2025-06-25 07:51:57瀏覽次數：447次

聯系我時，請告知來自制藥網

產品分類 品牌分類

暫無信息

上海奇倍管件制造有限公司

經營模式：生產廠家

商鋪產品：29條

所在地區：上海上海市

聯系人：李東杰（總經理）

詢價 給他留言

產品簡介

產品圖結構圖產品闡述: 絕緣接頭是燃?xì)廨斉浜褪凸芫€系統中的重要管道附件，主要應用于燃?xì)廨斉湎到y(tǒng)和燃?xì)庹{(diào)壓站，其作用是將燃?xì)廨斉涔芫€的各段間、燃?xì)庹{(diào)壓站與輸配管線間相互絕緣隔離，保護其不受電化學腐蝕，延長使用壽命，還可直接埋地使用

詳細介紹

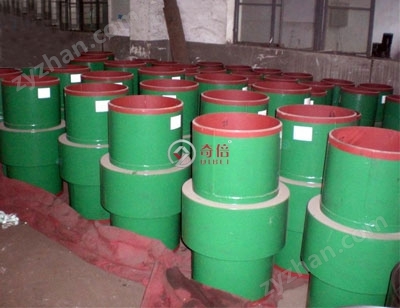

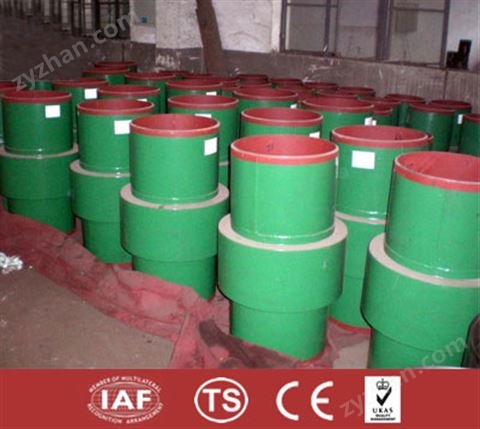

產品圖

結構圖

產品闡述:

絕緣接頭是燃?xì)廨斉浜褪凸芫€系統中的重要管道附件，主要應用于燃?xì)廨斉湎到y(tǒng)和燃?xì)庹{(diào)壓站，其作用是將燃?xì)廨斉涔芫€的各段間、燃?xì)庹{(diào)壓站與輸配管線間相互絕緣隔離，保護其不受電化學腐蝕，延長使用壽命，還可直接埋地使用。本公司的整體式絕緣接頭是在同國外產品進行對比、分析、研究的基礎上著重針對我國燃?xì)廨斉涔芫€中經常出現的泄漏問題進行設計的。絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電法腐蝕所要求的絕緣性能的管道接頭的統稱，它包含組合件、絕緣板、填料、密封環、短管等。

結構特性:

絕緣接頭采用整體擠壓焊接形式，不得采用螺栓、法蘭連接型。絕緣接頭采用將絕緣和密封材料夾入并固定于套筒（組合件）內得形式。絕緣接頭組裝完后，給內部元件應固定在相應位置。在土壤壓力、規定得管道操作壓力和廠內或現場得水壓測試下，整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板，具有得彈性，且密封元件的兩面直接與裸露金屬表面接觸不會移動，確保了接頭的緊密性

產品特點:

絕緣性能好：2500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。
壽命長：與管線同壽命、等強度。
強度高：壓力試驗≥1.5PN（設計壓力）。
使用溫度：-30℃——+90℃。
適用介質：油、氣、水、化工原料、煤漿等。
材料特點：
本查您所采用的材料滿足以下要求：
絕緣材料：高強度環氧樹脂和玻璃纖維層狀符合材料：ASTM D709 G11。
彎曲強度：縱向≥390MPa、橫向≥290MPa；
拉伸強度：縱向≥340MPa、橫向≥240MPa；
抗壓強度：≥340MPa；
吸水性：≤30mg；
浸水后電阻≥5*108Ω
擊穿電壓≥35KV
組合鋼體：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTM D2000。
填充材料：冷固性樹脂；
絕緣涂料；進口液體環氧樹脂；
防腐材料：熱縮防腐材料；

安裝要求：

1.絕緣接頭安裝處50米內，避免有待焊死口。
2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。
3.絕緣接頭與管線儀器試壓。
4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
5.絕緣接頭可安裝在地下直管段上。
6.絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的只管段上并設置支架。
7.絕緣接頭避免安裝在立管上。
8.埋地安裝時應避免安裝在常年積水處。

PN25壓力等級絕緣接頭

型號 Type	規格 Specification	A	B	L	鋼管材質 Steel pipe material
DN25-25	DN25	34	4	250	鋼管(Steel Pipe) 20 GB/T8163
DN25B-25	DN25	32	4	250
DN40-25	DN40	48	4	300
DN50-25	DN50	60	4	350
DN50B-25	DN50	57	4	350
DN65-25	DN65	76	5	350
DN80-25	DN80	89	5	400
DN100-25	DN100	114	5	400
DN100B-25	DN100	108	5	400
DN125-25	DN125	140	6	500
DN125B-25	DN125	133	6	500
DN150-25	DN150	168	7	500
DN150B-25	DN150	159	7	500
DN200-25	DN200	219	7	500
DN250-25	DN250	273	8	800
DN300-25	DN300	325	8	800
DN350-25	DN350	356	8	900
DN350B-25	DN350	377	8	900
DN400-25	DN400	406	8	900	鋼管(Steel Pipe) 16MnR GB6654
DN400B-25	DN400	426	8	900
DN450-25	DN450	457	8	900
DN450B-25	DN450	480	8	900
DN500-25	DN500	508	10	900
DN500B-25	DN500	530	10	900
DN600-25	DN600	610	10	1000
DN600B-25	DN600	630	10	1000
DN700-25	DN700	711	10	1200
DN700B-25	DN700	720	10	1200
DN800-25	DN800	813	12	1300
DN800B-25	DN800	820	12	1300
