概述

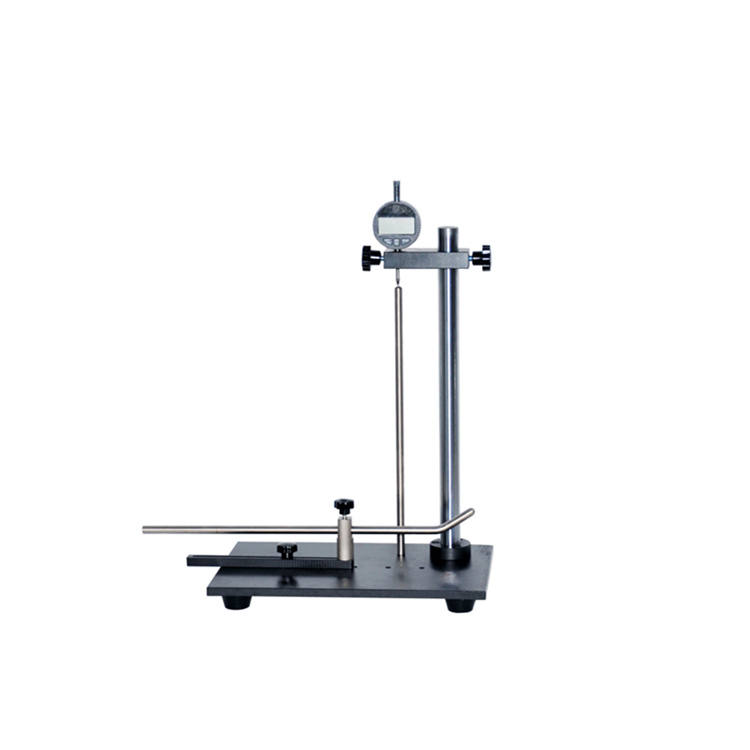

藥瓶壁厚底厚測試儀是一種專門用于精確測量藥用玻璃瓶及塑料瓶瓶身壁厚與瓶底厚度的專用檢測設備。該儀器采用高精度容柵傳感技術，通過機械接觸式測量原理獲取瓶體關鍵部位的厚度數值。瓶壁和瓶底的厚度均勻性是衡量藥用包裝容器機械強度、抗熱震性能及密封完整性的核心質量參數，直接關系到藥品在灌裝、高溫滅菌、運輸及儲存過程中的安全性。該儀器依據GB 12415《藥用玻璃容器通用試驗方法》、GB 2637《安瓿》、GB/T 2639《玻璃輸液瓶》、YBB00332002《低硼硅玻璃安瓿》、YBB00332003《鈉鈣玻璃管制注射劑瓶》及GB 2641《管制玻璃瓶》等國家及行業標準設計，廣泛應用于制藥企業、藥品包裝材料生產企業、藥包材檢測機構及科研院所。
適用樣品
本測試儀主要適用于以下類型的藥用包裝容器厚度檢測：
安瓿瓶：適用于1ml、2ml、5ml、10ml、20ml等各規格安瓿瓶的壁厚及底厚測量。
西林瓶：適用于管制注射劑瓶的壁厚及底厚檢測。
口服液瓶：適用于口服液玻璃瓶的壁厚及底厚測量。
輸液瓶：適用于玻璃輸液瓶的壁厚及底厚檢測。
管制玻璃瓶：適用于各類管制玻璃瓶的厚度檢測。
藥用塑料瓶：適用于PET、HDPE、PP等材質的藥用塑料瓶厚度檢測（需選配相應測量頭）。
其他包裝容器：適用于啤酒瓶、飲料瓶等食品及日化行業包裝容器的厚度檢測。
測試原理
該測試儀基于機械接觸式測量原理，結合高精度容柵傳感技術實現精密厚度測量。儀器配置有兩個獨立的測量系統，分別用于瓶壁厚度和瓶底厚度的測量。
壁厚測量原理：將藥瓶試樣套入壁厚測量桿上，調節測量頭位置使其探頭與瓶壁外表面接觸，另一探頭與瓶壁內表面接觸。容柵傳感器采集內外測量頭之間的相對位移數據，經微處理器處理后計算出瓶壁的厚度值。測量前需將顯示器調零，確保測試數據的精確性。
底厚測量原理：將藥瓶倒置于測量臺上，使瓶底中心部位對準底厚測量頭，測量頭探頭與瓶底內外表面接觸，容柵傳感器采集位移數據，系統自動計算出瓶底的厚度值。
測量完成后，結果通過電子數顯模塊實時顯示。通常需在瓶身的上部、中部、下部分別取點測量，并在圓周方向均勻分布多個測量點，以全面評估瓶體厚度均勻性。
測試標準
該測試儀的設計、制造和使用嚴格遵循以下國家及行業標準：
GB 12415-90《藥用玻璃容器通用試驗方法》：中國國家標準，規定了藥用玻璃容器厚度檢測的通用試驗方法。
GB 2637-2016《安瓿》：中國國家標準，規定了安瓿瓶的技術要求及壁厚檢測方法。
GB/T 2639-2008《玻璃輸液瓶》：中國國家標準，適用于玻璃輸液瓶的壁厚檢測。
GB 2641-90《管制玻璃瓶》：中國國家標準，適用于管制玻璃瓶的技術要求及檢測方法。
YBB00332002-2015《低硼硅玻璃安瓿》：國家藥品包裝容器標準，規定了低硼硅玻璃安瓿的壁厚檢測要求。
YBB00332003-2015《鈉鈣玻璃管制注射劑瓶》：國家藥品包裝容器標準，適用于管制注射劑瓶的壁厚檢測。
YBB00032004-2015《鈉鈣玻璃管制口服液體瓶》：國家藥品包裝容器標準，適用于口服液瓶的壁厚檢測。
儀器特征
現代藥瓶壁厚底厚測試儀普遍具備以下技術特征：
容柵傳感技術：采用高精度容柵傳感器，測量分辨率可達0.01mm，能夠精準捕捉微米級別的厚度變化，滿足藥用容器的高精度檢測要求。
雙測量模式：儀器同時具備瓶底厚度和瓶壁厚度兩種測試功能，一機兩用，用戶可根據檢測需求快速切換測量模式。
電子數顯系統：采用電子式數顯測量結果，液晶顯示屏直接顯示厚度數值，方便操作人員快速讀取與記錄，避免了人工讀數的視差。
可調節樣品夾具：產品標配樣品直徑測量范圍覆蓋5-50mm，樣品高度測量范圍覆蓋0-100mm，其他尺寸可支持非標定制，適應多種規格藥用容器的厚度檢測需求。
寬測量范圍：厚度測量范圍覆蓋0-12.5mm，適應從薄壁安瓿到厚壁輸液瓶等不同規格藥瓶的測量需求。
即開即用：儀器屬于非破壞性測試，操作便捷，無需復雜預熱程序，適用于實驗室精密檢測及生產線快速抽檢。
本機歷史數據查詢：內置歷史數據查詢功能，便于質量追溯。
技術參數
該測試儀的典型技術參數如下：
厚度測量范圍：0～12.5 mm
分度值（分辨率）：0.01 mm
樣品直徑范圍：5～50 mm（標準配置），其他尺寸可定制
樣品高度范圍：0～100 mm（標準配置），其他尺寸可定制
測量頭配置：標配瓶底厚度測量頭及瓶壁厚度測量頭
測量原理：容柵傳感技術、機械接觸式測量
顯示方式：電子數顯
使用方法
藥瓶壁厚底厚測試儀的使用應嚴格遵循標準化操作流程：
測試前準備：將測試儀置于穩固、水平的臺面上。用潔凈軟布清潔測量頭觸點及測量臺面，確保無異物附著。檢查顯示屏及按鍵功能是否正常。
儀器校準：使用儀器配套的標準厚度量塊對測量系統進行校準。將標準量塊放置于測量頭與測量臺之間，讀取顯示屏數值，確認其與標準量塊標稱值一致。如有偏差，按儀器說明書進行零點校準。完成校準后抬起測量頭，等待正式測試。
樣品準備：從待測批次中隨機抽取具有代表性的藥瓶樣品，確保樣品表面清潔、干燥，無明顯劃痕、氣泡等缺陷。
壁厚測量：按下壁厚測量表的清零鍵，顯示窗數據歸零。輕拉壁厚測量表的拉桿，將準備好的藥瓶試樣套在壁厚測量桿上。輕輕松開測量表的拉桿，使測量頭輕觸在被測位置的外壁。讀取測量表顯示窗的數據，即為試樣的壁厚。通常需在瓶身的上部、中部、下部分別取點測量，并在圓周方向均勻分布多個測量點。
底厚測量：按下底厚測量表的清零鍵，顯示窗數據歸零。輕拉開底厚測量表的拉桿，將準備好的藥瓶試樣套在底厚測量桿上。將測量表的探頭接觸到試樣的外壁中心部位。讀取測量表顯示窗的數據，即為試樣的底厚。
數據記錄與判定：對于每個測量點，建議重復測量2～3次，取算術平均值作為該點厚度值。將所有測量點的數據按樣品信息分類記錄，計算厚度最大值、最小值及平均厚度，并與相關標準或企業內控質量標準進行比對，評定產品是否合格。
測試結束：測量完畢后，抬起測量頭，取下樣品。關閉儀器電源，清潔測量頭和測量臺。
維護保養
日常清潔：每次測試后，用潔凈軟布擦拭測量頭觸點及測量臺表面，去除可能附著的玻璃碎屑、灰塵或殘留物。清潔測量頭時，可以使用純凈水輕輕擦拭，但不要用力過大。禁止使用腐蝕性有機溶劑直接擦拭測量頭。
測量頭保護：測量頭屬精密部件，嚴禁碰撞或重壓。使用時應輕拿輕放藥瓶試樣，以免損壞試樣。
環境管理：儀器應置于清潔、干燥、無振動的環境中，避免陽光直射。建議環境溫度控制在15℃-30℃，相對濕度≤80%。在不使用測試儀時，應進行適當的保護和存放，將儀器存放在干燥、避光和通風的地方。
定期校準：建議每半年或一年使用標準量塊進行一次全面校準，或根據使用頻率適當縮短校準周期。如發現測量結果可疑或儀器受到沖擊，應立即進行校準驗證。
定期檢查：定期檢查測試儀的電源線是否完好，測量頭是否有雜質或損壞。定期對儀器進行清潔，防止雜質和灰塵對儀器的影響。
存放管理：不使用時，應將測量頭退回至初始位置，蓋好儀器防塵罩，關閉顯示器電源。
校準方法與周期
校準方法：
零點校準：在無樣品狀態下，將測量頭與測量臺直接接觸，通過儀器按鍵將顯示屏數值歸零。
示值校準：使用經計量溯源的標準厚度量塊（推薦選用覆蓋常用測量范圍的多點量塊，如1mm、2mm、5mm、10mm等）。將標準量塊放置于測量頭與測量臺之間，用測量頭壓緊量塊，讀取儀器示值。示值與標準量塊標稱值的差值應在儀器允許誤差范圍內（通常為±0.01mm）。若超差，應通過校準程序修正。
測量頭校準：測試夾具要精確校準，確保兩探頭在同一條軸線上，以免出現測量誤差。
校準周期：
建議校準周期為12個月，由具備資質的計量機構執行。
期間核查：建議每月使用標準量塊進行快速示值核查，確保儀器持續處于正常工作狀態。
特殊情形：儀器經過維修、更換測量頭、搬遷移位或對測試結果存疑時，應及時進行校準。
常見故障與排除方法
故障一：示值明顯偏離標準量塊或重復性差。
排除：檢查測量頭觸點是否磨損或變形；檢查測量頭與測量臺接觸面有無異物；檢查測量頭升降是否順暢，有無卡阻；使用標準量塊重新執行校準程序；確認測試前是否執行了調零處理。
故障二：儀器顯示屏無顯示或顯示異常。
排除：檢查電池電量是否充足，必要時更換新電池；檢查電池極性是否安裝正確；檢查電源線是否完好；檢查電路板連接是否正常，如有必要，聯系廠家維修。
故障三：測量頭運動卡頓。
排除：清除測量頭滑動導軌上的灰塵或碎屑；滴加少量專用儀表潤滑油，保持滑動順暢。
故障四：測量時讀數不穩定或漂移。
排除：確保測量過程中儀器不受外界振動干擾；確保儀器處于穩定的工作臺上，避免儀器搖晃或傾倒；檢查測量頭與被測樣品的接觸壓力是否恒定；檢查測量頭是否存在機械間隙過大問題。
故障五：藥瓶試樣在測量過程中破損。
排除：輕拿輕放藥瓶試樣，以免損壞試樣；檢查試樣是否存在固有缺陷；確保測量頭下壓速度適當。
重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守GB 2637-2016《安瓿》、YBB00332002-2015《低硼硅玻璃安瓿》、GB 12415-90等相關標準的最新版本規定，并建立相應的標準操作規程。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。藥瓶壁厚底厚測試屬于非破壞性測試，測量后的樣品可繼續用于其他質量檢測項目。
