概述

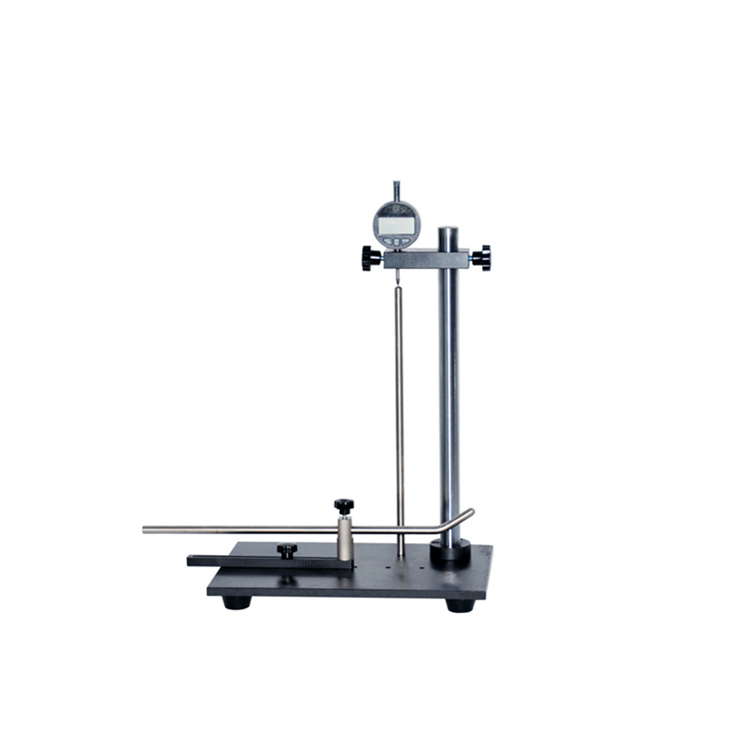

安瓿瓶壁厚底厚測量儀是一種專門用于精確測量安瓿瓶、西林瓶、口服液瓶等藥用玻璃容器瓶壁及瓶底厚度的專用檢測設備。安瓿瓶作為注射劑等無菌藥品的直接包裝容器，其壁厚和底厚的均勻性是影響瓶體機械強度、抗熱震性能及密封完整性的核心質量參數。若瓶壁厚度過薄，可能導致灌裝、高溫滅菌及運輸過程中的破損；厚度不均勻則可能造成應力集中，增加爆瓶風險。該儀器依據GB 2637《安瓿》、GB/T 2639《玻璃輸液瓶》、YBB00332002《低硼硅玻璃安瓿》、YBB00332003《鈉鈣玻璃管制注射劑瓶》及GB 12415《藥用玻璃容器通用試驗方法》等國家及行業標準設計，廣泛應用于制藥企業、藥包材生產企業、藥品檢驗機構及科研院所。
適用樣品
本測量儀主要適用于以下類型的藥用包裝容器厚度檢測：
安瓿瓶：適用于1ml、2ml、5ml、10ml、20ml等各規格安瓿瓶的壁厚及底厚測量，是安瓿瓶生產線質量控制的關鍵檢測設備。
西林瓶：適用于管制注射劑瓶的壁厚及底厚檢測。
口服液瓶：適用于口服液玻璃瓶的壁厚及底厚測量。
輸液瓶：適用于玻璃輸液瓶的壁厚及底厚檢測。
其他藥用容器：適用于模制注射劑瓶、塑料瓶等藥用容器的厚度檢測。
測試原理
該測量儀基于容柵傳感技術實現精密測量。儀器配置有兩個獨立的測量系統，分別用于瓶底厚度和瓶壁厚度的測量。
壁厚測量原理：將安瓿瓶試樣套入壁厚測量桿上，調節測量頭位置使其探頭與瓶壁外表面接觸，容柵傳感器采集內外測量頭之間的相對位移數據，經微處理器處理后計算出瓶壁的厚度值。
底厚測量原理：將安瓿瓶倒置于測量臺上，使瓶底中心部位對準底厚測量頭，測量頭探頭與瓶底內外表面接觸，容柵傳感器采集位移數據，系統自動計算出瓶底的厚度值。
測量前需將顯示器調零，確保測試數據的精確性。測試完成后，測量結果通過電子數顯模塊實時顯示，通常可在瓶身的上部、中部、下部分別取點測量，并在圓周方向均勻分布多個測量點，以全面評估瓶體厚度均勻性。
測試標準
該測量儀的設計、制造和使用嚴格遵循以下國家及行業標準：
GB 2637-2016《安瓿》：中國國家標準，規定了安瓿瓶的技術要求及壁厚檢測方法。
GB/T 2639-2008《玻璃輸液瓶》：中國國家標準，適用于玻璃輸液瓶的壁厚檢測。
YBB00332002-2015《低硼硅玻璃安瓿》：國家藥品包裝容器標準，規定了低硼硅玻璃安瓿的壁厚檢測要求。
YBB00332003-2015《鈉鈣玻璃管制注射劑瓶》：國家藥品包裝容器標準，適用于管制注射劑瓶的壁厚檢測。
YBB00032004-2015《鈉鈣玻璃管制口服液體瓶》：國家藥品包裝容器標準，適用于口服液瓶的壁厚檢測。
GB 12415-90《藥用玻璃容器通用試驗方法》：中國國家標準，規定了藥用玻璃容器厚度檢測的通用試驗方法。
GB 2641-90《管制玻璃瓶》：中國國家標準，適用于管制玻璃瓶的技術要求及檢測方法。
儀器特征
現代安瓿瓶壁厚底厚測量儀普遍具備以下技術特征：
容柵傳感技術：采用高精度容柵傳感器，測量分辨率可達0.001mm，能夠精準捕捉微米級別的厚度變化，滿足安瓿瓶等高精度檢測要求。
雙測量模式：儀器同時具備瓶底厚度和瓶壁厚度兩種測試功能，一機兩用，用戶可根據檢測需求快速切換測量模式。
電子數顯系統：采用電子式數顯測量結果，液晶顯示屏直接顯示厚度數值，方便操作人員快速讀取與記錄，避免了人工讀數的視差。
可調節樣品夾具：配備可調節的樣品固定裝置，樣品直徑測量范圍覆蓋5-230mm，樣品高度測量范圍覆蓋0-400mm，可適應多種規格藥用容器的厚度檢測需求。
旋轉定位功能：部分型號具備旋轉角度位移實時顯示功能，保證測量準確回位，便于在瓶體圓周方向進行多點測量。
數據管理功能：系統自帶微型打印機，可即時打印測試報告。部分型號配備專業電腦測試軟件，支持曲線圖顯示、數據保存、EXCEL統計及A4試驗報告打印。軟件用戶分級權限管理及審計追蹤功能滿足制藥行業數據完整性要求。
統計分析功能：可自動分組統計最大值、最小值、平均值及厚薄比等分析數據，為質量評估提供量化依據。
寬測量范圍：厚度測量范圍覆蓋0-12.5mm或0-25mm，適應從薄壁安瓿到厚壁輸液瓶等不同規格藥瓶的測量需求。
技術參數
該測量儀的典型技術參數如下：
厚度測量范圍：0～12.5 mm（部分型號可至0～25 mm）
分度值（分辨率）：0.01 mm（高精度型號可達0.001 mm）
樣品直徑范圍：5～50 mm（標準配置），可定制至5～230 mm
樣品高度范圍：0～100 mm（標準配置），可定制至0～400 mm
測量頭配置：標配瓶底厚度測量頭及瓶壁厚度測量頭
測量原理：容柵傳感技術、機械接觸式測量
顯示方式：電子數顯
數據輸出：內置微型打印機，部分型號可選配測試軟件及通信電纜
使用方法
安瓿瓶壁厚底厚測量儀的使用應嚴格遵循標準化操作流程：
壁厚測量方法：
打開壁厚測量表的電源開關。
調節導軌的位置，使壁厚測量表的探頭對準壁厚測量桿的探頭。
將壁厚測量表的表頭壓縮0.500-1.000mm。
將導軌以及壁厚測量表固定，保證兩探頭在同一條軸線上。
調節試樣托板至合適高度并固定。
按下壁厚測量表的清零鍵，顯示窗數據歸零。
輕拉壁厚測量表的拉桿，將準備好的安瓿瓶試樣套在壁厚測量桿上。
輕輕松開測量表的拉桿，使測量頭輕觸在被測位置的外壁。
讀取測量表顯示窗的數據，即為試樣的壁厚。
底厚測量方法：
打開底厚測量表的電源開關。
調節橫梁的位置和方向，使底厚測量表的探頭對準底厚測量桿的探頭。
將底厚測量表的探頭壓縮0.500-1.000mm。
將橫梁固定，并將定位環上的定位螺釘恰好靠在橫梁上，鎖緊定位環。
按下底厚測量表的清零鍵，顯示窗數據歸零。
輕拉開底厚測量表的拉桿，將準備好的安瓿瓶試樣套在底厚測量桿上；當試樣不能套入底厚測量桿時，可旋轉橫梁，放入試樣后再將橫梁轉回。
將測量表的探頭接觸到試樣的外壁。
讀取測量表顯示窗的數據，即為試樣的底厚。
多點測量要求：通常需在瓶身的上部、中部、下部分別取點測量，并在圓周方向均勻分布多個測量點，以全面評估瓶體厚度均勻性。對于每個測量點，建議重復測量2～3次，取算術平均值作為該點厚度值。
數據記錄與判定：將所有測量點的數據按樣品信息分類記錄，計算厚度最大值、最小值、平均值及厚薄比，并與相關標準或企業內控質量標準進行比對，評定產品是否合格。
維護保養
日常清潔：每次測試后，用潔凈軟布擦拭測量頭觸點及測量臺表面，去除可能附著的玻璃碎屑、灰塵或殘留物。清潔測量頭時，可以使用純凈水輕輕擦拭，但不要用力過大。禁止使用腐蝕性有機溶劑直接擦拭測量頭。
測量頭保護：測量頭屬精密部件，嚴禁碰撞或重壓。使用時應輕拿輕放安瓿瓶試樣，以免損壞試樣傷手。
環境管理：儀器應置于清潔、干燥、無振動的環境中，避免陽光直射。建議環境溫度控制在15℃-30℃，相對濕度≤80%。在不使用測試儀時，應進行適當的保護和存放，將儀器存放在干燥、避光和通風的地方，避免濕氣和陽光直射。
定期校準：建議每半年或一年使用標準量塊進行一次全面校準，或根據使用頻率適當縮短校準周期。如發現測量結果可疑或儀器受到沖擊，應立即進行校準驗證。
定期檢查：定期檢查測試儀的電源線是否完好，測量頭是否有雜質或損壞。定期對儀器進行清潔，防止雜質和灰塵對儀器的影響。
存放管理：不使用時，應將測量頭退回至初始位置，蓋好儀器防塵罩，關閉顯示器電源。
校準方法與周期
校準方法：
零點校準：在無樣品狀態下，將測量頭與測量臺直接接觸，通過儀器按鍵將顯示屏數值歸零。
示值校準：使用經計量溯源的標準厚度量塊（推薦選用覆蓋常用測量范圍的多點量塊，如1mm、2mm、5mm、10mm等）。將標準量塊放置于測量頭與測量臺之間，用測量頭壓緊量塊，讀取儀器示值。示值與標準量塊標稱值的差值應在儀器允許誤差范圍內（通常為±0.01mm）。若超差，應通過校準程序修正。
測量頭校準：測試夾具要精確校準，確保兩探頭在同一條軸線上，以免出現測量誤差。
校準周期：
建議校準周期為12個月，由具備資質的計量機構執行。
期間核查：建議每月使用標準量塊進行快速示值核查，確保儀器持續處于正常工作狀態。
特殊情形：儀器經過維修、更換測量頭、搬遷移位或對測試結果存疑時，應及時進行校準。如果發現測量結果偏差較大，應及時進行調整或維修。
常見故障與排除方法
故障一：示值明顯偏離標準量塊或重復性差。
排除：檢查測量頭觸點是否磨損或變形；檢查測量頭與測量臺接觸面有無異物；檢查測量頭升降是否順暢，有無卡阻；使用標準量塊重新執行校準程序；確認測試前是否執行了調零處理。
故障二：儀器顯示屏無顯示或顯示異常。
排除：檢查電池電量是否充足，必要時更換新電池；檢查電池極性是否安裝正確；檢查電源線是否損壞；檢查電路板連接是否正常，如有必要，聯系廠家維修。
故障三：測量頭運動卡頓。
排除：清除測量頭滑動導軌上的灰塵或碎屑；滴加少量專用儀表潤滑油，保持滑動順暢。
故障四：測量時讀數不穩定或漂移。
排除：確保測量過程中儀器不受外界振動干擾；確保儀器處于穩定的工作臺上，避免儀器搖晃或傾倒；檢查測量頭與被測樣品的接觸壓力是否恒定；檢查測量頭是否存在機械間隙過大問題。
故障五：安瓿瓶試樣在測量過程中破損。
排除：輕拿輕放安瓿瓶，以免損壞試樣傷手；檢查試樣是否存在固有缺陷；確保測量頭下壓速度適當。
重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守GB 2637-2016《安瓿》、YBB00332002-2015《低硼硅玻璃安瓿》、GB 12415-90等相關標準的最新版本規定，并建立相應的標準操作規程。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。安瓿瓶的質量之一就是壁厚厚度是否達標，該參數需用到專業的壁厚底厚測厚儀進行檢測。
